Quando gli acquirenti confrontano i filtri dell’aria, spesso si concentrano sull’efficienza del filtro, sulla perdita di carico, sulla portata d’aria e sulla vita utile. Questi parametri sono importanti, ma non descrivono l’intero quadro delle prestazioni.
Anche un filtro ad alta efficienza può avere prestazioni inferiori alle aspettative se una parte del flusso d’aria passa intorno al filtro invece di attraversare la media filtrante. Questo problema viene definito perdita d’aria per bypass del filtro dell’aria.
Nei sistemi HVAC, nelle camere bianche, nei laboratori, negli impianti di ventilazione industriale, nei data center e nelle applicazioni con filtrazione ad alta efficienza, l’aria di bypass può ridurre le prestazioni effettive della filtrazione, contaminare le apparecchiature a valle e creare problemi di prestazione non evidenti dalla sola scheda tecnica del filtro.
Per questo motivo, la tenuta del filtro deve essere considerata parte integrante delle prestazioni del sistema e non soltanto un dettaglio secondario dell’installazione.
ASHRAE sottolinea che, se l’aria passa intorno al filtro attraverso perdite o bypass, questa aria non viene pulita dal filtro. Si tratta di un principio semplice, ma fondamentale per comprendere le prestazioni della filtrazione HVAC.
La perdita d’aria per bypass del filtro dell’aria si verifica quando il flusso d’aria passa intorno al filtro invece di attraversare la media filtrante.
Questo fenomeno può verificarsi a causa di spazi tra:
In termini semplici, l’aria di bypass è aria non filtrata o filtrata in modo insufficiente che non segue il percorso di filtrazione previsto.
Questo può accadere nei sistemi HVAC commerciali, nelle unità di trattamento dell’aria industriali, nei sistemi di filtrazione per camere bianche e nelle installazioni con filtri HEPA.
La perdita d’aria per bypass diventa particolarmente importante quando il sistema richiede prestazioni di filtrazione più elevate. Quanto maggiore è il livello di pulizia richiesto, tanto più importanti diventano la tenuta e l’installazione del filtro.
Il valore di efficienza di un filtro viene generalmente determinato attraverso test in cui l’aria attraversa la media filtrante in condizioni definite.
Tuttavia, i sistemi HVAC reali comprendono molto più della sola media filtrante.
Comprendono anche:
Se una parte dell’aria passa intorno al filtro, le prestazioni effettive del sistema possono essere inferiori rispetto all’efficienza nominale dichiarata del filtro.
Ad esempio, un filtro può essere classificato per una determinata classe di efficienza, ma se sono presenti spazi intorno al telaio, una parte dell’aria può attraversare queste aperture con una filtrazione minima o assente. Di conseguenza, il vantaggio pratico dell’utilizzo di un filtro ad alta efficienza viene ridotto.
Per questo motivo, gli acquirenti dovrebbero valutare entrambi gli aspetti:
Per i filtri HEPA e per altri filtri ad alta efficienza, questo aspetto diventa ancora più importante. La norma ISO 29463-1 riguarda la classificazione, le prestazioni, le prove e la marcatura dei filtri ad alta efficienza, mentre la ISO 29463-4 riguarda le prove di tenuta tramite metodi di scansione e altri approcci di verifica delle perdite per gli elementi filtranti ad alta efficienza.

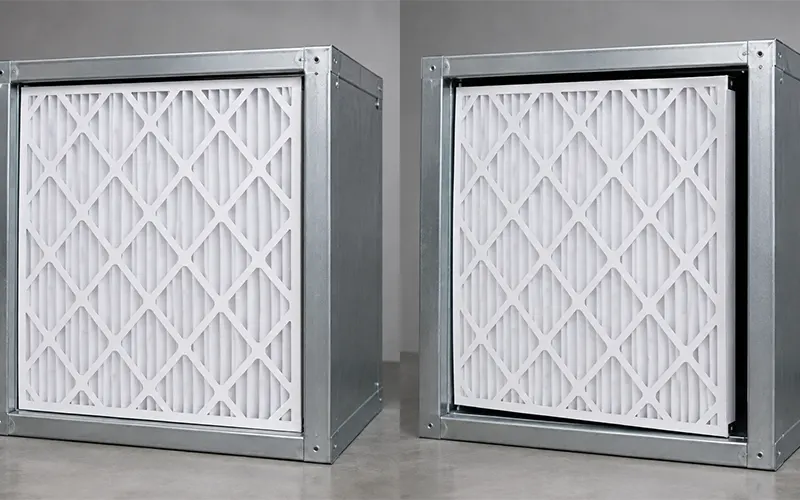

Il telaio del filtro è il primo componente del sistema di tenuta.
Se il filtro non si adatta correttamente, può verificarsi una perdita per bypass anche quando la media filtrante del filtro stesso è adeguata.
I principali fattori relativi al telaio includono:
Un filtro leggermente sottodimensionato può lasciare degli spazi vuoti. Un filtro sovradimensionato può essere difficile da installare correttamente oppure può deformarsi durante l’installazione. Un telaio poco rigido può piegarsi sotto la pressione del flusso d’aria o durante la movimentazione, creando percorsi di perdita attorno al bordo del filtro.
Per questo motivo, gli acquirenti dovrebbero verificare sia la dimensione nominale sia la dimensione effettiva.
Per i filtri sostitutivi, le vecchie etichette potrebbero non essere sempre affidabili. I sistemi esistenti potrebbero aver utilizzato nel tempo misure alternative. Foto, disegni, dimensioni rilevate o campioni possono aiutare a evitare problemi di compatibilità.
Lettura correlata: guida alle specifiche dei filtri dell’aria
La guarnizione del filtro dell’aria aiuta a garantire una tenuta tra il telaio del filtro e l’alloggiamento o il telaio di supporto.
La guarnizione può essere installata su:
La corretta configurazione della guarnizione dipende dal metodo di installazione del filtro e dalla posizione della superficie di tenuta.
Una guarnizione può non garantire una corretta tenuta se:
I materiali comuni delle guarnizioni possono includere schiuma, neoprene, EPDM, PU, silicone o sistemi in gel, in base ai requisiti dell’applicazione.
Per i filtri HVAC commerciali, una guarnizione standard può essere sufficiente. Tuttavia, per camere bianche, applicazioni HEPA, ambienti farmaceutici, laboratori o processi industriali critici, la scelta della guarnizione e i requisiti di installazione devono essere valutati con maggiore attenzione.
Anche un filtro di alta qualità non può garantire una corretta tenuta se l’alloggiamento è danneggiato o non sottoposto a una corretta manutenzione.
L’alloggiamento del filtro o il banco filtrante devono fornire una superficie di tenuta piana e stabile, oltre a un sistema di fissaggio sicuro.
I possibili problemi dell’alloggiamento includono:
In molti problemi riscontrati sul campo, il filtro viene considerato inizialmente la causa principale. Tuttavia, il problema reale può derivare dall’alloggiamento del filtro, dalle vecchie guide del telaio, da un’installazione non corretta o da una progettazione dello sportello di accesso non adeguata.
Per gli acquirenti B2B e i responsabili della manutenzione degli impianti, il controllo delle condizioni dell’alloggiamento rappresenta una parte importante della pianificazione della sostituzione dei filtri.
La perdita per bypass nei filtri dell’aria deriva spesso da semplici problemi di installazione.
Gli errori più comuni includono:
Questi problemi possono ridurre le prestazioni reali della filtrazione anche quando il filtro scelto è corretto.
La qualità dell’installazione è particolarmente importante dopo un aggiornamento del filtro. Un filtro con maggiore efficienza può aumentare la resistenza al flusso. Se il telaio, la guarnizione o l’alloggiamento non sono fissati correttamente, l’aria potrebbe seguire il percorso con minore resistenza passando intorno al filtro.
Lettura correlata: perdita di carico dei filtri dell’aria

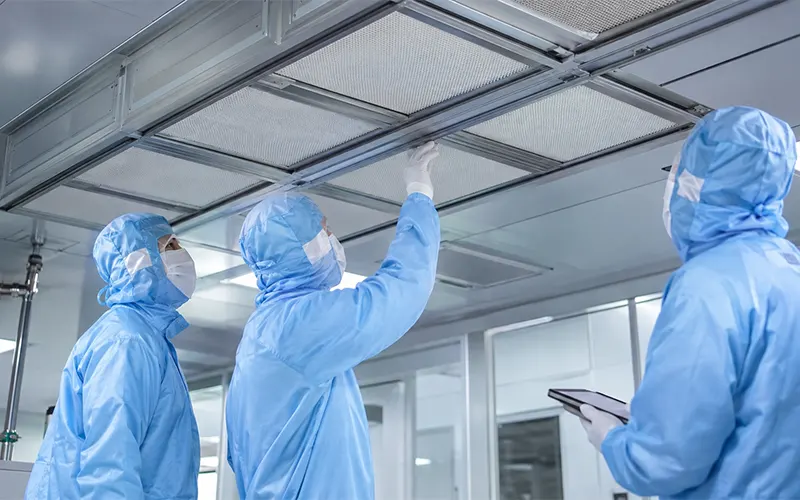

I filtri HEPA richiedono sistemi di tenuta più accurati rispetto ai normali filtri HVAC.
Sono utilizzati in applicazioni come:
In questi sistemi, una perdita per bypass può compromettere lo scopo della filtrazione ad alta efficienza.
La tenuta dei filtri HEPA deve considerare:
L’EPA descrive i filtri HEPA come una tipologia di filtro meccanico pieghettato per la filtrazione dell’aria; nelle applicazioni ad alta efficienza è necessario prestare attenzione non solo alla media filtrante, ma anche all’adattamento del sistema e alle condizioni operative.
Per installazioni HEPA critiche, gli acquirenti non dovrebbero basarsi solamente sulla classe del prodotto. È necessario verificare anche il metodo di tenuta, la configurazione dell’alloggiamento, la procedura di installazione e i requisiti di test previsti dal progetto.
Lettura correlata: Confronto tra filtri HEPA e ULPA
La perdita per bypass può influire sia sulla qualità dell’aria sia sulla protezione delle apparecchiature.
I possibili effetti includono:
La perdita per bypass può inoltre rendere più difficile l’individuazione dei problemi.
Ad esempio, un impianto può sostituire il filtro con un modello ad alta efficienza e continuare comunque a rilevare la presenza di polvere a valle. Il problema potrebbe non essere l’efficienza del filtro, ma piuttosto la presenza di spazi vuoti, un guasto della guarnizione, un errato adattamento dell’alloggiamento o errori di installazione.
Per questo motivo, una valutazione completa deve includere il filtro, l’alloggiamento e il metodo di installazione.
Due filtri con la stessa classe di efficienza possono offrire prestazioni diverse nei sistemi reali.
Le differenze possono includere:
Per i filtri HVAC standard, queste differenze possono influire sulla pulizia a valle e sulle esigenze di manutenzione. Per i filtri HEPA, possono invece influire sul controllo delle perdite e sulle prestazioni dell’installazione.
Per questo motivo, gli acquirenti dovrebbero confrontare più elementi oltre alla semplice etichetta del prodotto.
Un confronto più completo dovrebbe includere:
Lettura correlata: dati di test dei filtri dell’aria
Utilizzare questa checklist quando si controlla la tenuta dei filtri HVAC o si valutano filtri sostitutivi.
| Elemento di Ispezione | Cosa Verificare |
|---|---|
| Dimensione del filtro | Confermare lunghezza, larghezza e profondità effettive |
| Adattamento del telaio | Verificare presenza di spazi, adattamento non corretto o deformazioni |
| Posizione della guarnizione | Confermare che la guarnizione sia a contatto con la superficie di tenuta |
| Condizione della guarnizione | Cercare danni, crepe, invecchiamento o perdita di compressione |
| Superficie dell’alloggiamento | Controllare sporco, ruggine, ammaccature o aree irregolari |
| Clip di ritenzione | Confermare presenza e corretto fissaggio delle clip o degli elementi di ritenzione |
| Sportello di accesso | Verificare che lo sportello si chiuda completamente senza spazi |
| Direzione del flusso d’aria | Controllare il corretto orientamento di installazione |
| Allineamento del banco filtrante | Confermare che i filtri adiacenti siano posizionati in modo uniforme |
| Filtri di tipo misto | Evitare di combinare profondità o tipologie di telaio incompatibili |

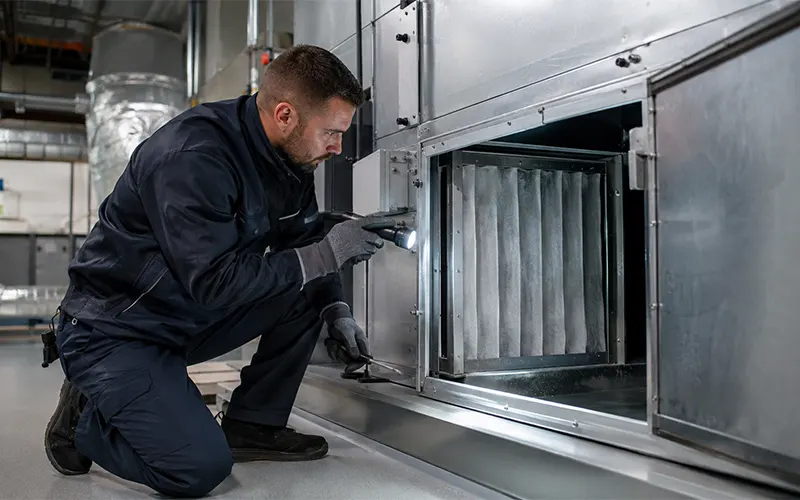

| Segnali di bypass | Cercare tracce di polvere a valle del filtro |
| Tenuta HEPA | Confermare la compatibilità della guarnizione o del sistema gel-seal e i requisiti di ispezione |
Per consentire a Clean-Link di selezionare filtri compatibili con il sistema di installazione e con i requisiti di tenuta, gli acquirenti dovrebbero fornire:
| Informazioni Necessarie | Perché Sono Importanti |
|---|---|
| Applicazione | Determina l’importanza della tenuta e il livello di prestazione richiesto |
| Tipo di Sistema | AHU, FCU, MAU, soffitto per camera bianca, alloggiamento HEPA, sistema di estrazione |
| Dimensioni del Filtro Esistente | Confermano le dimensioni del filtro sostitutivo |
| Dimensioni Effettive Misurate | Aiutano a evitare errori dovuti alle dimensioni nominali |
| Profondità del Filtro | Conferma lo spazio disponibile per l’installazione |
| Materiale del Telaio | Influisce sulla rigidità e sulla compatibilità del filtro |
| Requisiti della Guarnizione | Confermano il metodo di tenuta necessario |
| Posizione della Guarnizione | Aiuta ad adattare correttamente la superficie di contatto dell’alloggiamento |
| Direzione del Flusso d’Aria | Garantisce il corretto orientamento di installazione |
| Foto dell’Alloggiamento | Aiutano a identificare guide, clip e superfici di tenuta |
| Foto del Filtro Attuale | Forniscono un riferimento per la sostituzione |
| Efficienza Richiesta | Conferma il livello prestazionale richiesto |
| Quantità | Supporta la preparazione del preventivo e la pianificazione della fornitura |
| Requisiti Speciali | Camera bianca, HEPA, alta umidità, alta temperatura, ambiente corrosivo |
Clean-Link fornisce filtri dell’aria standard e personalizzati per sistemi HVAC, ventilazione industriale, camere bianche, data center, cabine di verniciatura, edifici pubblici e impianti produttivi.
Clean-Link può aiutare gli acquirenti a valutare dimensioni del filtro, posizione della guarnizione, esigenze di tenuta, requisiti di portata d’aria, obiettivi di efficienza e condizioni operative.
Per progetti di sostituzione, gli acquirenti possono inviare foto, disegni, campioni, dimensioni del filtro attualmente installato, dettagli della guarnizione e informazioni sull’alloggiamento.
Lettura correlata: Guida alla Selezione dei Filtri dell’Aria
La perdita d’aria per bypass nei filtri dell’aria può compromettere le effettive prestazioni di filtrazione anche quando il valore di efficienza del filtro sembra corretto.
Telai, guarnizioni, condizioni dell’alloggiamento, qualità dell’installazione e corretto dimensionamento influenzano tutti la quantità effettiva di aria che attraversa la media filtrante.
Nei sistemi HVAC generali, una corretta tenuta aiuta a proteggere batterie di scambio termico, ventilatori, condotti e filtri installati a valle. Per applicazioni HEPA e camere bianche, la tenuta diventa ancora più importante perché l’aria di bypass può compromettere le prestazioni della filtrazione ad alta efficienza.
Il filtro dell’aria corretto deve essere adatto all’applicazione, alle condizioni del sistema, al requisito di efficienza, alla configurazione del telaio, alla posizione della guarnizione e al metodo di installazione.
Invia a Clean-Link le dimensioni del filtro, la portata d’aria, il requisito di efficienza, le esigenze della guarnizione, le foto dell’alloggiamento e la quantità richiesta per ricevere una selezione dei filtri basata sull’applicazione.
La perdita d’aria per bypass nei filtri dell’aria si verifica quando l’aria passa intorno al filtro invece di attraversare il materiale filtrante. Questo può ridurre le effettive prestazioni di filtrazione.
L’aria di bypass non viene filtrata correttamente. Può trasportare polvere e particelle a valle, influenzando batterie di scambio termico, ventilatori, condotti, pulizia delle apparecchiature e prestazioni complessive del sistema.
Sì. Anche un filtro ad alta efficienza può non raggiungere le prestazioni previste se l’aria passa intorno al telaio, alla guarnizione o all’alloggiamento invece di attraversare il materiale filtrante.
Le cause comuni includono dimensioni errate del filtro, errato adattamento del telaio, guarnizione mancante o danneggiata, clip allentate, guide del filtro piegate, superfici di tenuta sporche e installazione non corretta.
Una guarnizione del filtro dell’aria aiuta a sigillare lo spazio tra il telaio del filtro e l’alloggiamento o il telaio di supporto, riducendo il passaggio dell’aria per bypass intorno al filtro.
Non tutti i filtri richiedono lo stesso tipo di guarnizione. Le esigenze della guarnizione dipendono dall’applicazione, dal design dell’alloggiamento, dal requisito di efficienza, dalle condizioni del flusso d’aria e dalle aspettative di tenuta.
I filtri HEPA vengono utilizzati per la filtrazione finale ad alta efficienza. Se l’aria passa in bypass intorno al filtro HEPA, il sistema potrebbe non raggiungere le prestazioni di filtrazione richieste.
Gli acquirenti dovrebbero verificare dimensioni effettive del filtro, tipo di guarnizione, posizione della guarnizione, condizioni dell’alloggiamento, metodo di installazione, direzione del flusso d’aria e requisiti di ispezione prima di ordinare o sostituire i filtri.
