Le carrozze ferroviarie sono ambienti compatti e ad alta occupazione, in cui la qualità dell’aria e la stabilità del flusso d’aria influiscono direttamente sul comfort dei passeggeri, sulle prestazioni dei sistemi HVAC e sull’affidabilità dell’impianto.
A differenza dei grandi sistemi di ventilazione degli edifici, le unità HVAC installate nelle carrozze devono operare in spazi di installazione limitati, gestendo al tempo stesso variazioni del numero di passeggeri, aria esterna in ingresso, polvere proveniente da gallerie, particelle fini e frequenti cicli di apertura delle porte.
Per gli operatori del trasporto ferroviario, scegliere i filtri HVAC corretti non significa considerare solo l’efficienza di filtrazione. È necessario bilanciare cattura delle particelle, perdita di carico, portata d’aria, frequenza di sostituzione e protezione delle apparecchiature all’interno di un sistema meccanico compatto.
Le carrozze ferroviarie operano in un ambiente dell’aria particolarmente impegnativo. Le particelle aerodisperse possono entrare nel sistema HVAC attraverso l’aria esterna, le banchine delle stazioni, le gallerie, l’attività dei passeggeri e l’aria di ricircolo all’interno della cabina. Nei sistemi ferroviari urbani o sotterranei, particelle fini e polvere possono accumularsi rapidamente a causa del funzionamento frequente, dell’attività di frenata e dell’elevato ricambio di passeggeri.
Una filtrazione HVAC efficace aiuta a:
Per le carrozze ferroviarie, il filtro deve fare più che “pulire l’aria”. Deve anche adattarsi al sistema, mantenere il flusso d’aria e funzionare in modo affidabile in presenza di vibrazioni, movimento e cicli operativi frequenti.
I sistemi HVAC delle carrozze ferroviarie affrontano sfide diverse rispetto ai sistemi di ventilazione degli edifici commerciali o delle stazioni.
|
Sfida
|
Fonte Comune
|
Perché è Importante
|
|---|---|---|
|
Particelle fini
|
Aria esterna, aria delle gallerie, inquinamento urbano
|
Possono circolare nell’aria della cabina se non vengono filtrate correttamente
|
|
Polvere grossolana
|
Movimento dei passeggeri, stazioni, aria lungo i binari
|
Può saturare rapidamente i filtri e influire sui componenti HVAC
|
|
Alta occupazione
|
Densità di passeggeri nelle ore di punta
|
Aumenta il fabbisogno di ventilazione e i requisiti di comfort
|
|
Spazio HVAC limitato
|
Unità HVAC montate sul tetto o unità compatte
|
Richiede filtri con struttura compatta e prestazioni stabili
|
|
Apertura frequente delle porte
|
Fermate in stazione e scambio d’aria con la banchina
|
Introduce polvere, umidità e contaminanti esterni
|
|
Vibrazioni del sistema
|
Movimento del treno e funzionamento ferroviario
|
Richiede telai dei filtri resistenti e una struttura stabile del media filtrante
|
Poiché lo spazio di installazione disponibile è limitato, i filtri per carrozze ferroviarie devono essere selezionati con attenzione. Un filtro ad alta efficienza ma con resistenza eccessiva può ridurre il flusso d’aria e compromettere il comfort dei passeggeri. Un filtro a bassa resistenza ma con scarsa capacità di accumulo della polvere può richiedere sostituzioni frequenti.
Le particelle fini come PM2.5 e PM10 sono indicatori importanti della qualità dell’aria negli ambienti del trasporto pubblico. Le linee guida globali dell’OMS sulla qualità dell’aria relative a PM2.5 e PM10 evidenziano l’importanza di controllare l’esposizione al particolato fine negli spazi occupati.
La scelta corretta è una configurazione di filtrazione bilanciata.

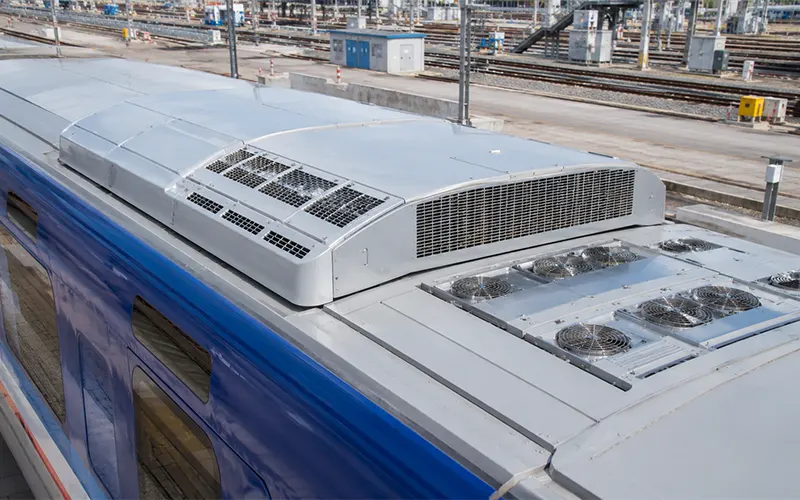

Le unità HVAC delle carrozze ferroviarie hanno generalmente limiti di spazio più severi rispetto ai sistemi fissi per edifici. Per questo motivo, i filtri devono adattarsi a vani stretti, offrendo comunque una superficie filtrante sufficiente per gestire il flusso d’aria e il carico di polvere.
I fattori di progettazione più importanti includono:
Le unità HVAC delle carrozze hanno spesso alloggiamenti filtro poco profondi o sezioni di trattamento dell’aria compatte. Di conseguenza, la profondità del filtro, il design del telaio e la struttura del media filtrante diventano particolarmente importanti.
Un filtro adatto dovrebbe:
Le applicazioni ferroviarie richiedono filtri facili da installare, ma sufficientemente resistenti da sopportare vibrazioni e funzionamento frequente.
I requisiti comuni includono:
I sistemi HVAC delle carrozze ferroviarie devono fornire ai passeggeri una quantità sufficiente di aria condizionata all’interno di uno spazio meccanico limitato. Pertanto, il filtro deve supportare il flusso d’aria senza creare una resistenza inutile nel sistema.
Per questo motivo, una bassa perdita di carico è un fattore chiave nella selezione.
Un flusso d’aria stabile è essenziale per il comfort dei passeggeri e per le prestazioni del sistema HVAC. Quando il filtro genera una resistenza eccessiva, il sistema può avere difficoltà a fornire aria sufficiente alla cabina.
Un flusso d’aria insufficiente può causare:
Per questo motivo, nelle carrozze ferroviarie, l’efficienza di filtrazione dovrebbe sempre essere valutata insieme alla perdita di carico e alla capacità di accumulo della polvere. Il miglior filtro non è sempre quello con la classe più alta, ma quello in grado di mantenere il flusso d’aria richiesto, offrendo al tempo stesso il giusto livello di controllo delle particelle.
Diversi sistemi ferroviari possono richiedere configurazioni filtranti differenti in base alla progettazione del sistema HVAC, all’ambiente operativo, agli obiettivi di qualità dell’aria e ai programmi di manutenzione.
| Area di Applicazione | Sfida per la Qualità dell’Aria | Tipo di Filtro Consigliato |
|---|---|---|
| Presa d’Aria Esterna | Polvere esterna, PM2.5, inquinamento urbano | Filtri a pannello, filtri compatti, filtri fini |
| Aria di Ricircolo in Cabina | Particelle generate dai passeggeri, polvere | Filtri a pannello, filtri pieghettati |
| Unità HVAC Principale | Protezione delle apparecchiature, stabilità del flusso d’aria | Filtri a pannello a bassa resistenza, filtri compatti |
| Aree Sensibili agli Odori | Odori in cabina, inquinanti dell’aria esterna | Filtri a carbone attivo, ove applicabile |

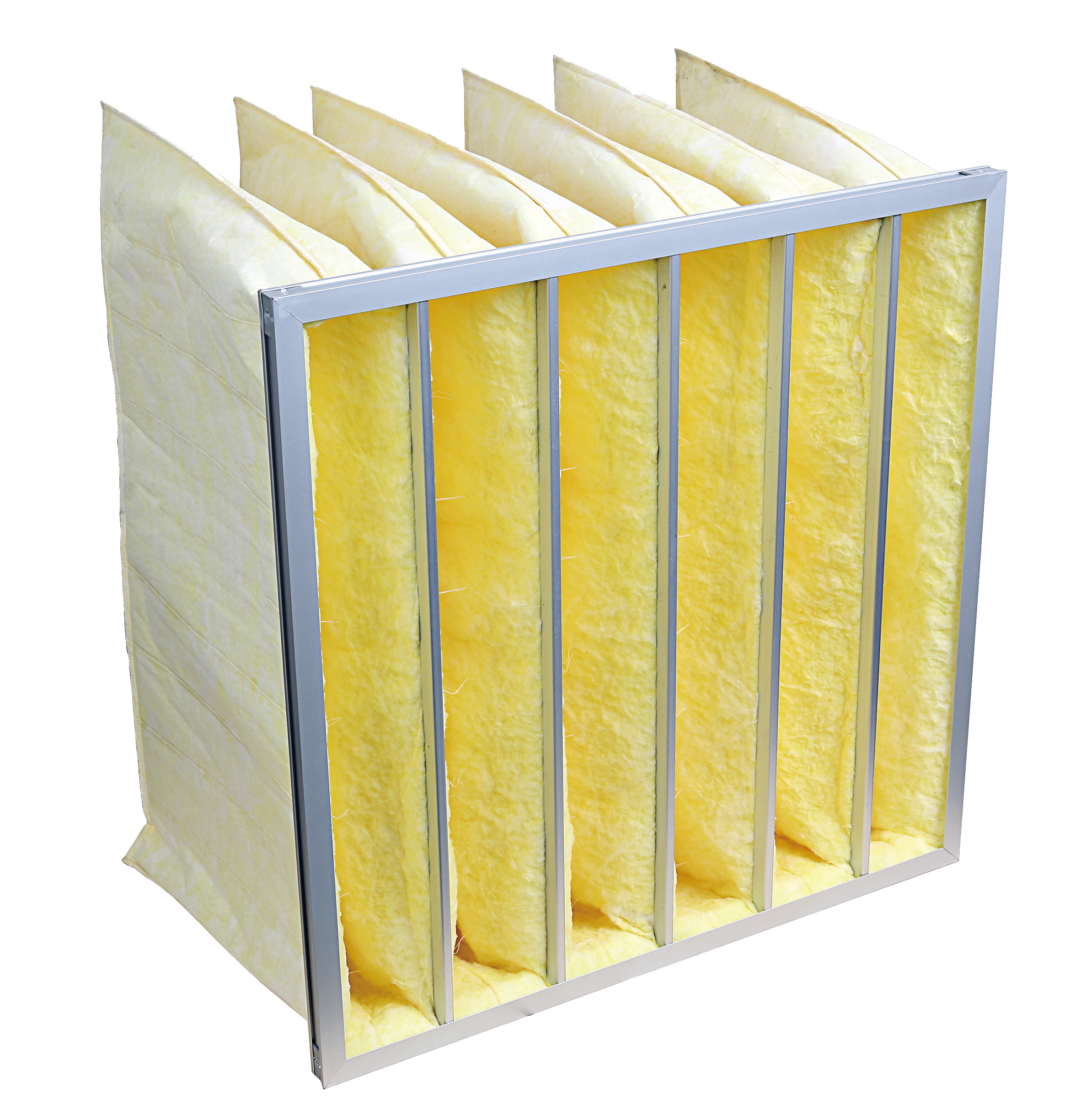

| Tratte ad Alta Presenza di Polvere | Polvere delle gallerie, particelle lungo i binari | Prefiltri + stadio di filtrazione fine |
Per questo motivo, nella maggior parte dei sistemi HVAC delle carrozze ferroviarie, i filtri dovrebbero essere selezionati in base a:
Il filtro dovrebbe essere coerente con l’obiettivo di qualità dell’aria richiesto. In molti sistemi HVAC delle carrozze, l’obiettivo è ridurre polvere e particelle fini, proteggendo al tempo stesso l’unità HVAC.
Quando è richiesto il controllo delle particelle fini, possono essere utilizzati filtri a maggiore efficienza. Tuttavia, devono essere verificati rispetto alla capacità di portata d’aria del sistema.
Inoltre, quando si confronta l’efficienza dei filtri, gli acquirenti dovrebbero esaminare i dati di prova invece di basarsi solo su etichette generiche di prodotto. Il metodo di prova ASHRAE Standard 52.2 fornisce un quadro riconosciuto per valutare l’efficienza di rimozione delle particelle in base alle dimensioni e la perdita di carico.
La perdita di carico è uno dei fattori più importanti nei sistemi HVAC compatti delle carrozze. Un filtro con resistenza eccessiva può ridurre il flusso d’aria e aumentare il carico del ventilatore.
Per questo motivo, quando selezionano i filtri, gli operatori dovrebbero considerare:
Le carrozze ferroviarie possono operare per lunghe ore in ambienti polverosi. In questo contesto, un filtro con migliore capacità di accumulo della polvere può contribuire a prolungare la vita utile e ridurre la frequenza di manutenzione.
I filtri utilizzati nei sistemi HVAC ferroviari dovrebbero rimanere stabili durante il movimento, le vibrazioni e la manipolazione ripetuta in fase di manutenzione. Telai deboli possono deformarsi, creare punti di bypass dell’aria o ridurre le prestazioni di tenuta.
I sistemi HVAC delle carrozze ferroviarie richiedono spesso dimensioni del filtro personalizzate. Le dimensioni standard dei filtri HVAC commerciali non sempre sono compatibili. La personalizzazione delle dimensioni può aiutare a migliorare la compatibilità con il sistema ed evitare perdite d’aria.
Infine, gli operatori ferroviari hanno bisogno di filtri facili da ispezionare, rimuovere e sostituire. Un design del filtro orientato alla manutenzione può ridurre i tempi di servizio e supportare un funzionamento più costante del sistema HVAC.
Nei sistemi HVAC delle carrozze ferroviarie, il flusso d’aria è limitato dalla capacità del ventilatore, dalla configurazione dei condotti, dalla superficie filtrante e dallo spazio disponibile. Per questo motivo, un aggiornamento del filtro non dovrebbe basarsi solo sulla classe di efficienza.
Ad esempio, l’utilizzo di un filtro a maggiore efficienza può migliorare la cattura delle particelle. Tuttavia, se il filtro genera una resistenza eccessiva, può ridurre il flusso d’aria e influire sul comfort in cabina.
Gli aggiornamenti dei filtri dovrebbero quindi essere verificati rispetto alla capacità di portata d’aria dell’unità HVAC. Le indicazioni ASHRAE su filtrazione e perdita di carico osservano che l’aumento dell’efficienza del filtro può aumentare la perdita di carico, riducendo potenzialmente il flusso d’aria e aumentando il consumo energetico del ventilatore se il sistema non è progettato per gestire tale resistenza.
Una strategia di filtrazione bilanciata può includere:
Questo approccio aiuta a mantenere un flusso d’aria stabile, migliorando al tempo stesso le prestazioni di filtrazione.
I filtri HVAC possono essere utilizzati in diverse parti dei sistemi di ventilazione delle carrozze ferroviarie:
I filtri per la presa d’aria esterna aiutano a ridurre polvere esterna, particelle fini e inquinanti prima che l’aria entri nell’unità HVAC.
I filtri dell’aria di ritorno aiutano a controllare le particelle generate all’interno della cabina dal movimento dei passeggeri, dalle fibre degli abiti, dalla polvere e dalle attività quotidiane.
I filtri proteggono ventilatori, batterie di scambio termico, scambiatori di calore e componenti interni dall’accumulo di polvere. Componenti HVAC più puliti possono supportare uno scambio termico più stabile e ridurre il carico di manutenzione.
Nelle sezioni in cui odori o contaminanti gassosi rappresentano un problema, i filtri a carbone attivo possono essere utilizzati come parte della progettazione del sistema.
Clean-Link supporta le applicazioni HVAC nel trasporto ferroviario con soluzioni di filtrazione progettate in funzione della compatibilità con il sistema, della stabilità del flusso d’aria e di una manutenzione pratica.
Inoltre, Clean-Link può fornire raccomandazioni sui filtri in base ai requisiti del progetto, come portata d’aria, dimensioni del filtro, limiti di perdita di carico, efficienza richiesta, ambiente operativo e programma di manutenzione.
Una configurazione tipica di filtrazione HVAC per carrozze ferroviarie può includere:
| Stadio | Funzione | Opzione di Filtro |
|---|---|---|
| Stadio 1 | Cattura della polvere grossolana e protezione dei componenti del sistema | Filtro a pannello o prefiltro pieghettato |
| Stadio 2 | Miglioramento del controllo delle particelle fini | Filtro fine o filtro compatto |
| Stadio Opzionale | Riduzione degli odori o dei contaminanti gassosi | Filtro a carbone attivo |
| Controllo della Manutenzione | Monitoraggio del carico del filtro | Sostituzione basata su perdita di carico e ispezione |
La configurazione esatta dovrebbe essere confermata in base alla progettazione del sistema HVAC e allo spazio di installazione disponibile.
Un filtro ad alta efficienza potrebbe non essere adatto se l’unità HVAC non è in grado di gestire la resistenza aggiuntiva.
La perdita di carico influisce direttamente sul flusso d’aria, sul carico del ventilatore e sul comfort dei passeggeri. Dovrebbe quindi essere verificata prima di modificare la classe del filtro.
I sistemi delle carrozze ferroviarie sono compatti e mobili. I filtri progettati per edifici commerciali potrebbero non essere sempre compatibili con le unità HVAC ferroviarie senza personalizzazione.
La sostituzione dovrebbe tenere conto delle condizioni operative effettive, del carico di polvere, della perdita di carico e dell’ambiente della tratta.
Anche un filtro di alta qualità non funzionerà correttamente se l’aria può bypassare il telaio del filtro.
I sistemi HVAC delle carrozze ferroviarie utilizzano comunemente filtri a pannello, filtri pieghettati, filtri compatti e, in alcuni casi, filtri a carbone attivo, a seconda della progettazione del sistema e dei requisiti di qualità dell’aria. Il filtro selezionato deve adattarsi allo spazio disponibile e supportare un flusso d’aria stabile.
Una bassa perdita di carico aiuta a mantenere il flusso d’aria nei sistemi HVAC compatti. Se la resistenza è troppo elevata, il ventilatore potrebbe non fornire aria sufficiente alla cabina, con possibili effetti sul comfort dei passeggeri e sulle prestazioni del sistema.
Sì. I sistemi HVAC delle carrozze ferroviarie richiedono spesso dimensioni del filtro, design del telaio, tipi di media filtrante e opzioni di tenuta personalizzati a causa dello spazio limitato e dei requisiti specifici di installazione.
La frequenza di sostituzione dipende dal carico di polvere, dalle ore di funzionamento, dalle condizioni della tratta, dai requisiti di portata d’aria e dalla perdita di carico. Per una migliore pianificazione della manutenzione, i filtri dovrebbero essere ispezionati regolarmente e sostituiti quando raggiungono la resistenza finale raccomandata.
I filtri a carbone attivo possono essere utili quando odori o contaminanti gassosi rappresentano un problema. Di solito vengono utilizzati come parte di una strategia di filtrazione combinata, piuttosto che come unico stadio filtrante.
I filtri HVAC per carrozze ferroviarie devono offrire più della semplice cattura delle particelle. Devono adattarsi a sistemi compatti, mantenere un flusso d’aria stabile, proteggere i componenti HVAC e supportare il comfort dei passeggeri in condizioni operative variabili.
Per questo motivo, per gli operatori del trasporto ferroviario e i fornitori di sistemi HVAC, la selezione corretta del filtro dovrebbe tenere conto di efficienza di filtrazione, perdita di carico, capacità di accumulo della polvere, resistenza del telaio, tenuta e accesso per la manutenzione.
In questo contesto, Clean-Link fornisce soluzioni di filtrazione dell’aria per applicazioni nel trasporto ferroviario, inclusi filtri HVAC personalizzati per carrozze ferroviarie, sistemi di ventilazione delle stazioni e altri ambienti compatti ad alta portata d’aria.
Per requisiti specifici di progetto, contatta Clean-Link per richiedere una raccomandazione sui filtri HVAC per il trasporto ferroviario.
Comunicaci l’applicazione, le dimensioni del filtro, l’efficienza richiesta o il riferimento del filtro da sostituire. Il nostro team tecnico ti aiuterà a selezionare la soluzione più adatta alle tue esigenze, migliorare le prestazioni dell’impianto e ottenere una quotazione diretta dal produttore.
