La produzione di semiconduttori opera su scale in cui anche la più piccola particella trasportata dall’aria o il più tenue vapore chimico può distruggere un circuito del valore di migliaia di dollari. Man mano che le geometrie dei dispositivi si spingono sotto i 5 nanometri, mantenere una qualità dell’aria incontaminata all’interno delle camere bianche è diventato uno dei fattori più critici per proteggere resa e affidabilità.
Questo articolo esplora come le particelle submicroniche e i contaminanti molecolari infiltrino gli ambienti controllati, la scienza alla base della filtrazione HEPA e ULPA, e come le fabbriche moderne stiano adottando sistemi di filtrazione più intelligenti ed energeticamente efficienti.
Dalla comprensione della dimensione particellare più penetrante all’applicazione di strategie di filtrazione multi-stadio e monitoraggio basato su IoT, analizzeremo come l’aria pulita si traduca direttamente in chip puliti — e in una maggiore competitività nell’industria dei semiconduttori.
La contaminazione submicronica entra attraverso le persone, i processi e i sistemi d’aria. Gestire questi percorsi mantiene i bay entro la loro classe ISO target e protegge gli strumenti critici.
Le persone rilasciano scaglie di pelle, frammenti di capelli e fibre degli indumenti — specialmente durante l’ingresso in camere pulite e il trasferimento dei materiali. Il movimento degli strumenti e le fasi del processo generano particolato fine da cuscinetti, cinghie, componenti di movimentazione dei wafer e sottoprodotti di incisione, deposizione e CMP.
Panni, tamponi, liner e imballaggi non classificati possono rilasciare fibre e particolato. Sul lato impiantistico, perdite dai telai, guarnizioni allentate, penetrazioni non sigillate e cascate di pressione deboli consentono di bypassare gli stadi finali HEPA/ULPA. Per le soglie dimensionali delle particelle utilizzate nella classificazione delle camere bianche, vedere lo standard ISO 14644-1 per le camere bianche.
Il ricircolo dell’aria risparmia energia ma può amplificare una singola violazione: le particelle che sfuggono alla cattura a monte possono persistere attraverso i cicli e migrare tra i bay se il flusso d’aria non è uniforme. Mantenere un’adeguata densità di FFU per il flusso laminare discendente, proteggere i filtri finali con pre-filtri scaglionati e monitorare la pressione differenziale per programmare le sostituzioni prima che si verifichino rilascio o squilibrio.
Assicurarsi che tutta l’aria di rinnovo sia completamente condizionata e filtrata; verificare le tenute con test di tenuta/scansione periodici. Per la calibrazione degli strumenti a dimensioni submicrometriche, fare riferimento agli standard per particelle submicrometriche NIST.
La ISO 14644-1 stabilisce le concentrazioni massime per metro cubo a dimensioni particellari definite (tipicamente 0,1–5 µm). Le zone di litografia avanzata e metrologia spesso mirano a ISO 4–5, mentre le aree di supporto adiacenti operano a ISO 6–8.
Le classi più stringenti richiedono tassi di ricambio d’aria più elevati, una filtrazione finale efficiente (HEPA/ULPA) e una sufficiente copertura di FFU per prevenire l’accumulo su superfici critiche. Vedere i limiti di classe ufficiali in ISO 14644-1.

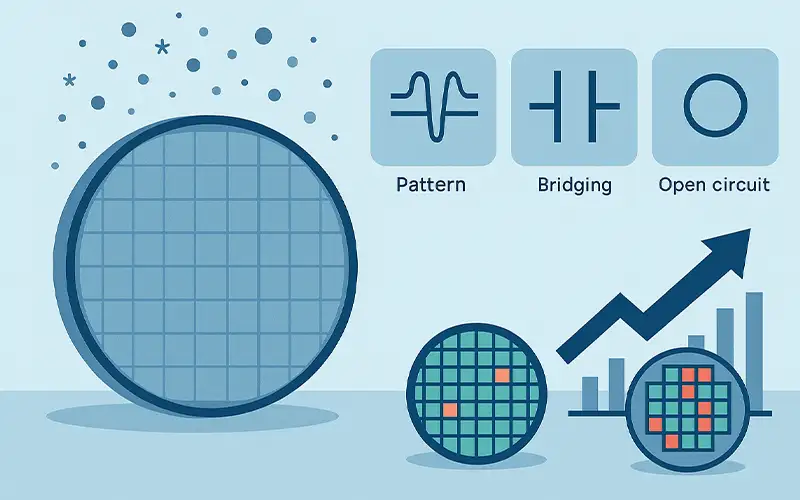

Le particelle minuscole si traducono direttamente in una perdita di resa misurabile. Man mano che le larghezze delle linee si restringono, una singola particella submicronica può generare un “difetto killer” che si propaga attraverso gli strati successivi e emerge solo al test elettrico. I programmi di metrologia quantificano questo collegamento monitorando la densità dei difetti (difetti/cm²) rispetto all’area del die per prevedere lo scarto dei die e la resa del lotto. Per informazioni di base sulla metrologia della contaminazione nanometrica, vedere il lavoro del NIST sul controllo della contaminazione e sugli standard particellari utilizzati per calibrare contatori e strumenti di ispezione: standard per particelle submicrometriche NIST.
Sebbene la percentuale esatta vari in base al nodo tecnologico e all’insieme di strumenti, le escursioni particellari sono una componente ricorrente della perdita di resa non sistematica. Le fabbriche monitorano i “diagrammi di Pareto dei difetti” per ripartire le perdite tra particelle, residui di processo ed errori di patterning.
Le perdite guidate dalle particelle spesso aumentano improvvisamente dopo un bypass del filtro, intrusioni di manutenzione o derive di processo — da qui l’enfasi sul monitoraggio continuo e sull’analisi rapida della causa principale.
Particelle comparabili alle dimensioni critiche locali distorcono i profili del photoresist (deformazione del pattern), creano percorsi conduttivi tra linee adiacenti (ponti) o bloccano i via e le trincee in modo che il metallo non si colleghi (circuiti aperti).
Durante la CMP, le particelle incastrate possono graffiare o scavare le superfici; durante la deposizione/incisione, possono ombreggiare i film, lasciando vuoti o protuberanze che non superano i test di affidabilità a valle.
La perdita di resa si compone rapidamente: meno die buoni per wafer aumentano il costo per chip funzionale e possono spingere i lotti al di sotto delle soglie di rilascio. Gli impianti modellano il costo completo utilizzando framework standardizzati di costo di proprietà che includono scarto, rilavorazione, tempi di inattività e consumabili. Vedere la prospettiva sul costo di proprietà del settore nelle linee guida SEMI: Concetti SEMI Cost of Ownership (COO).
Una modesta riduzione della densità dei difetti indotti da particelle può fornire un ROI sproporzionato aumentando i die per wafer, stabilizzando il tempo di ciclo ed evitando la rilavorazione che consuma capacità degli strumenti e consumabili.

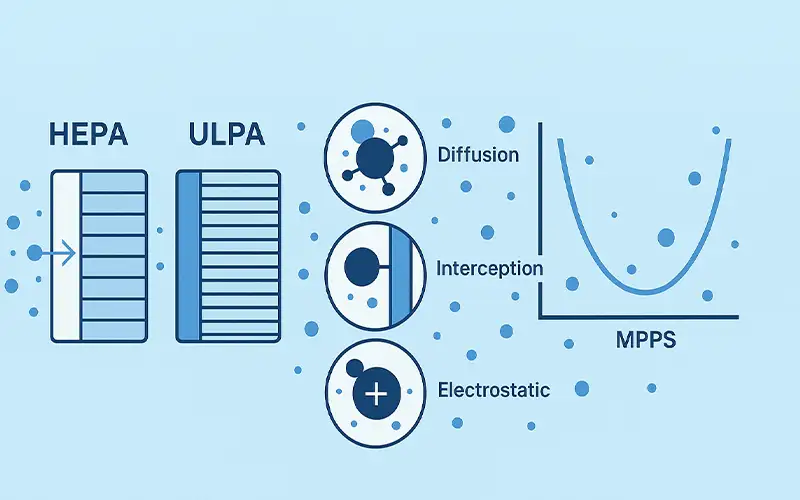

La filtrazione dell’aria nelle camere bianche dei semiconduttori dipende da come le fibre catturano le particelle attraverso dimensioni e velocità.
Le prestazioni sono espresse come efficienza frazionaria a diversi diametri particellari, con particolare attenzione alla dimensione particellare più penetrante (MPPS), tipicamente nell’intervallo 0,1–0,3 µm.
I filtri HEPA (High-Efficiency Particulate Air) sono classificati per rimuovere almeno il 99,97% delle particelle di 0,3 µm, fornendo un controllo robusto per ambienti ISO 5–8 e molti bay di processo.
I filtri ULPA (Ultra-Low Penetration Air) estendono le prestazioni al 99,999–99,9995% alla o vicino alla MPPS, supportando i budget di contaminazione più stretti nelle zone di litografia avanzata e metrologia.
La scelta tra HEPA e ULPA dipende dalla classe ISO target, dalla portata d’aria, dal carico di perdita di carico consentito e dal costo del ciclo di vita.
La diffusione domina per le particelle più piccole. Le particelle submicroniche subiscono un moto browniano casuale, vagando verso le superfici delle fibre dove aderiscono.
L’intercettazione governa le particelle di media dimensione che seguono il flusso d’aria ma passano entro un raggio particellare da una fibra, risultando in contatto e cattura. L’attrazione elettrostatica — presente nei mezzi carichi (elettretti) — migliora la cattura in un’ampia gamma di dimensioni attirando le particelle verso le fibre tramite forze coulombiane.
Insieme, questi meccanismi producono una caratteristica curva di efficienza a U rispetto alla dimensione delle particelle.
Le particelle nella banda 0,1–0,3 µm si trovano in un “minimo di cattura”. Sono troppo piccole forti effetti inerziali ma non abbastanza piccole perché la diffusione domini, producendo la più alta penetrazione attraverso il mezzo.
Questa è la regione MPPS utilizzata per classificare i filtri: se un filtro soddisfa la sua efficienza alla MPPS, funzionerà altrettanto bene o meglio sia per le particelle più grandi che per quelle più piccole nelle stesse condizioni operative.
Progettare per questo caso peggiore — tramite una corretta selezione del mezzo, un’adeguata velocità frontale e tenute stagne — mantiene l’efficienza effettiva consegnata allineata con gli obiettivi di resa della camera bianca.

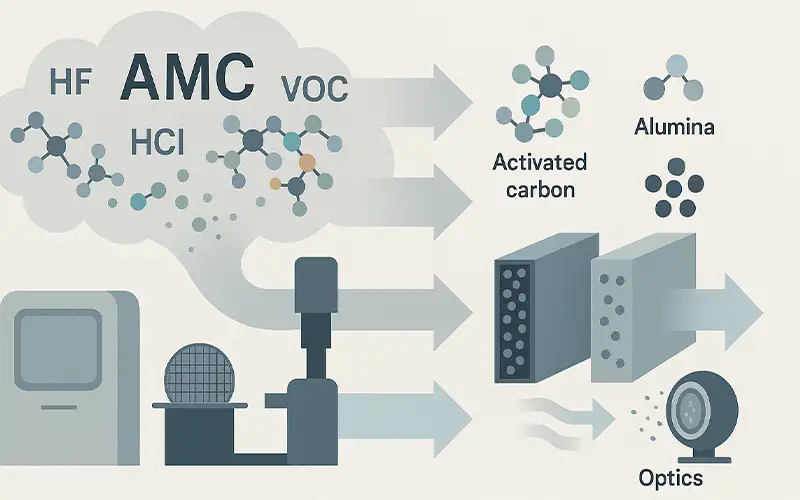

La contaminazione molecolare airborne consiste di gas e vapori a livelli ppb–ppt che non compaiono mai sui contatori di particelle ma danneggiano comunque dispositivi e ottiche. Nelle fabbriche avanzate, gli AMC originano da prodotti chimici di processo, emissioni umane, plastiche ed elastomeri, FOUP e agenti di pulizia.
A differenza delle particelle, queste molecole diffondono ovunque, si adsorbono sulle superfici e possono reagire durante la litografia, l’incisione, la deposizione o le fasi termiche, degradando la resa senza ovvi indizi sui tradizionali cruscotti ambientali.
Vapori acidi come HF, HCl e SOx corrodono le linee di rame e alluminio, alterano la resistenza di contatto e incidono gli ossidi nativi in modi non intenzionali.
Specie basiche — specialmente l’ammoniaca — causano T-topping e footing nei resist a amplificazione chimica, interrompono la chimica del fotoacido e contribuiscono al collasso del pattern ai passi più stretti.
Vapori organici (solventi, organosilossani e plastificanti) formano film molecolari su lenti, pellicole e superfici dei wafer, riducendo la trasmissione ottica, generando alone e interferendo con l’adesione e la selettività d’incisione.
Questi effetti si accumulano strato dopo strato, quindi anche piccole escursioni possono tradursi in una maggiore densità di difetti, deriva parametrica e guasti di affidabilità latenti.
Il controllo degli AMC si affida a stadi di chemiadsorbimento e adsorbimento mirati posizionati dove intercettano le fonti: alle unità di aria di rinnovo, nei percorsi di ricircolo e all’interno delle mini-ambientazioni degli strumenti.
Letti di carbone attivo catturano un’ampia gamma di sostanze organiche tramite fisioadsorbimento; allumina impregnata e mezzi speciali (es. permanganato, chemiadsorbenti specifici per acidi/basi) neutralizzano acidi e basi reattivi attraverso reazioni irreversibili.
Progettazioni efficaci accoppiano pre-filtri per particolato con stadi AMC per proteggere il mezzo, minimizzare la perdita di carico e estendere la vita. Poiché la saturazione è dipendente dalla chimica, la tempistica di sostituzione dovrebbe basarsi sulle concentrazioni a monte, sulla cinetica del letto e su un monitoraggio continuo o periodico (es. TD-GC/MS, cromatografia ionica o sensori AMC in tempo reale), non solo sulla pressione differenziale.
Una corretta selezione, posizionamento e monitoraggio del mezzo trasformano molecole invisibili in una variabile controllata — mantenendo le ottiche pulite, i resist stabili e i parametri del dispositivo sul target.

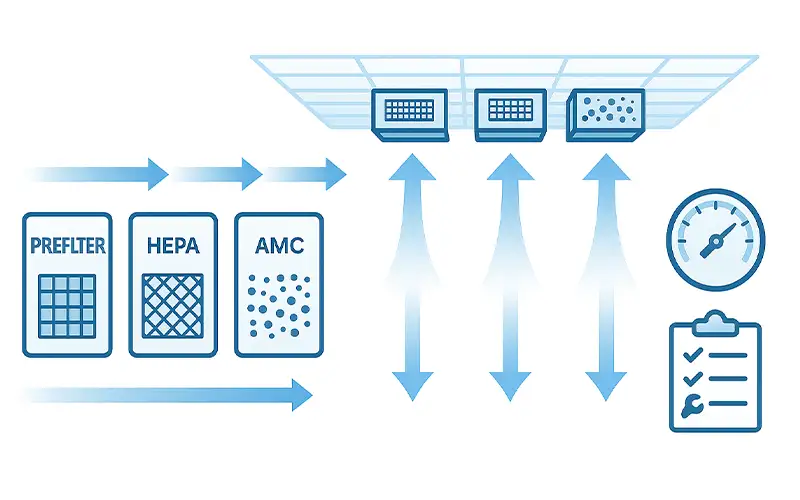

Il raggiungimento di un’aria ultra pulita richiede una filtrazione a strati, modelli di flusso d’aria stabili e una manutenzione disciplinata.
L’obiettivo è mantenere i conteggi delle particelle e i contaminanti molecolari al di sotto dei limiti di classe minimizzando al contempo energia e tempi di inattività.
Iniziare con pre-filtri grossolani e fini per catturare polvere e fibre più grandi, proteggendo i mezzi finali dal caricamento prematuro. A valle, specificare filtri finali HEPA o ULPA per soddisfare la classe ISO target alla dimensione particellare più penetrante del sistema.
Dove la contaminazione molecolare airborne è un rischio, aggiungere stadi chimici dedicati — carbone attivo per una vasta gamma di sostanze organiche e allumina impregnata o chemiadsorbenti speciali per acidi e basi.
Posizionare i letti AMC in modo che trattino l’aria di rinnovo e i percorsi di ricircolo critici. Progettare gli alloggiamenti con controllo della compressione della guarnizione e telai scansionabili per eliminare il bypass.
Un flusso laminare discendente e uniforme previene il trasporto laterale e tiene i contaminanti lontani dalle superfici dei wafer. Utilizzare una matrice densa e uniformemente distribuita di unità fan filter (FFU) attraverso la griglia del soffitto per mantenere la velocità frontale target e la copertura su strumenti e corridoi critici.
Bilanciare mandata e ritorno per preservare le cascate di pressione tra bay e canali di ritorno. Evitare zone morte coordinando i setpoint delle FFU, lo scarico degli strumenti e le posizioni di ritorno, e verificare con visualizzazione al fumo o mappatura della velocità durante la messa in servizio e dopo le modifiche al layout.
Tracciare la pressione differenziale attraverso ogni stadio di filtrazione per individuare precocemente le tendenze di caricamento. Sostituire i pre-filtri prima che causino un ΔP eccessivo; ciò prolunga la vita di HEPA/ULPA e stabilizza il flusso d’aria.
Stabilire allarmi per un rapido aumento del ΔP, correlare con i conteggi delle particelle e i dati AMC e programmare le sostituzioni durante finestre a basso rischio. Dopo qualsiasi sostituzione del mezzo, eseguire test di tenuta/scansione, confermare la compressione della guarnizione e riverificare i setpoint del flusso d’aria per ripristinare lo stato validato.

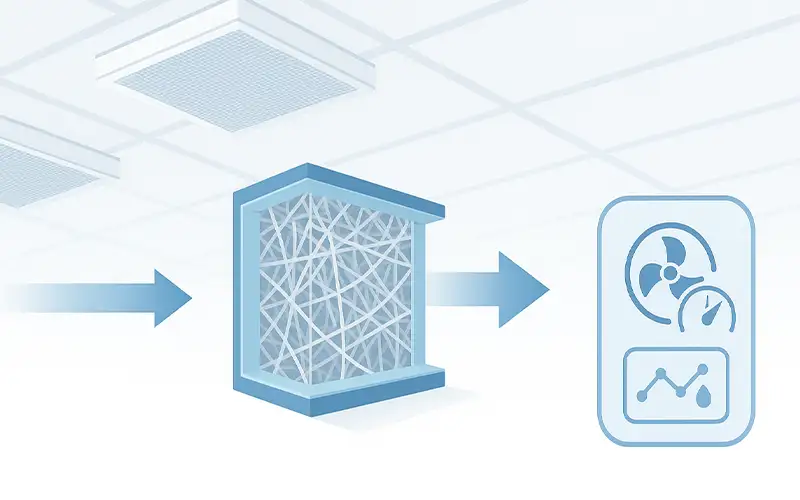

Man mano che le geometrie dei semiconduttori continuano a ridursi e gli obiettivi di sostenibilità si stringono, la filtrazione dell’aria si sta evolvendo oltre le prestazioni tradizionali di HEPA e ULPA.
La prossima generazione di sistemi per camere bianche integra mezzi avanzati, un consumo energetico inferiore e sensori intelligenti per mantenere la purezza con maggiore efficienza.
Gli strati in nanofibra — fibre polimeriche ultrafini depositate su substrati convenzionali — offrono un’efficienza di cattura significativamente più alta con meno resistenza.
La loro struttura porosa uniforme migliora la diffusione e l’intercettazione per particelle sub-0,1 µm mantenendo l’uniformità del flusso d’aria. I filtri compositi che uniscono strati di vetro, sintetici e nanofibra ottimizzano sia l’efficienza che la capacità di ritenzione della polvere, riducendo la frequenza di sostituzione. Questi materiali resistono anche meglio all’umidità e allo stress meccanico rispetto ai mezzi in vetro a singolo strato, rendendoli ideali per zone climatiche variabili e fabbriche ad alto ciclo.
Dati di ricerca e produzione mostrano che i filtri in nanofibra possono ottenere le stesse prestazioni di classe ISO di mezzi più spessi riducendo al contempo la perdita di carico iniziale fino al 30%.
Il consumo energetico della gestione dell’aria in camera bianca può rappresentare più della metà del consumo energetico totale di una fabbrica. I filtri a bassa perdita di carico (basso ΔP) aiutano a contenere l’energia dei ventilatori senza sacrificare la purezza.
I produttori si stanno concentrando su pieghe più sottili, un’aerodinamica del telaio ottimizzata e un allineamento avanzato delle fibre per minimizzare la resistenza al flusso.
Se combinati con FFU a velocità variabile e una zonizzazione intelligente del flusso d’aria, questi filtri contribuiscono a guadagni di sostenibilità misurabili nell’ambito della ISO 14001 e dei programmi aziendali di riduzione del carbonio.
La trasformazione digitale sta rimodellando la gestione del controllo della contaminazione. I sistemi di filtrazione intelligenti equipaggiati con sensori IoT tracciano in tempo reale la pressione differenziale, la velocità del flusso d’aria, la temperatura, l’umidità e i conteggi delle particelle.
I cruscotti connessi possono avvisare i team di manutenzione prima che i filtri si sovraccarichino, garantendo sostituzioni tempestive e prevenendo escursioni di resa. L’analisi predittiva perfeziona gli intervalli di servizio basandosi su dati effettivi invece che su programmi fissi.
L’integrazione con i sistemi di gestione degli edifici (BMS) consente anche il controllo dinamico dei ventilatori — bilanciando automaticamente il risparmio energetico con gli obiettivi di pulizia dell’aria. Man mano che le fabbriche avanzano verso l’Industria 4.0, la filtrazione intelligente e le reti di sensori diventeranno una pietra angolare della garanzia della resa e dell’efficienza operativa.
La qualità dell’aria in camera bianca è un driver controllabile della resa dei semiconduttori. Le particelle e i contaminanti molecolari airborne creano difetti killer, deriva parametrica e guasti di affidabilità latenti, ma una filtrazione disciplinata, il controllo del flusso d’aria e il monitoraggio mantengono le escursioni rare e contenute. Trattare la purezza dell’aria come una variabile di produzione: specificare il mezzo giusto, convalidare le prestazioni in situ e mantenerle con i dati.
Progettare una pila multi-stadio: pre-filtro → HEPA/ULPA → AMC per proteggere gli strumenti ed estendere la vita del mezzo.
Progettare per un flusso uniforme con un’adeguata densità di FFU e cascate di pressione verificate per prevenire il trasporto laterale.
Monitorare la pressione differenziale, i conteggi delle particelle e gli AMC; sostituire in base alle condizioni, non solo in base al programma.
Dopo le sostituzioni, eseguire test di tenuta/scansione e riequilibrare il flusso d’aria per ripristinare lo stato validato.
Il payoff si compone: anche piccole riduzioni della densità dei difetti aumentano i die per wafer, stabilizzano il tempo di ciclo e liberano capacità degli strumenti, migliorando il costo per die buono.
La filtrazione non è solo conformità — è una strategia per la resa. Le fabbriche che abbinano mezzi ad alta efficienza e basso ΔP con sensori intelligenti riducono l’uso di energia mantenendo limiti più stretti per particelle e AMC. Ciò protegge i passi di litografia e metrologia avanzati, riduce la rilavorazione e migliora la prevedibilità della consegna. In un mercato in cui i nodi, il tempo di attività e l’affidabilità definiscono i vincitori, l’aria pulita è un vantaggio operativo che si converte direttamente in margine e quota di mercato.
