Le imperfezioni (dette “Nibs”) sono minuscoli puntini rialzati intrappolati nella vernice fresca – solitamente polvere o altri contaminanti che si depositano sul film umido e induriscono sul posto. Nel lavoro di verniciatura di finitura si presentano come “bozzi” duri e tangibili, più spesso nello strato trasparente, causati da particelle aerodisperse, residui lasciati sui pannelli o contaminazione aspirata nella cabina durante o subito dopo la spruzzatura.
Poiché anche una particella delle dimensioni di una testa di spillo diventa un punto alto visibile una volta che lo strato trasparente è indurito, le imperfezioni impongono passaggi di processo aggiuntivi. I difetti minori devono essere carteggiati localmente (rimozione delle imperfezioni) con abrasivi fini e poi riportati a lucido; quelli più grandi richiedono una carteggiatura completa e una riverniciatura – aggiungendo tempo di manodopera, materiali e cicli di utilizzo della cabina.
Questa lavorazione aggiuntiva è un colpo diretto alla produttività e al margine: la contaminazione dentro o attorno alla cabina porta a costose ripetizioni del lavoro, mentre un migliore controllo della contaminazione (aria di aspirazione pulita, pressione della cabina bilanciata, pulizia) riduce le imperfezioni e la carteggiatura/lucidatura che esse provocano.
Il medium di diffusione da soffitto è lo strato filtrante finale dell’aria di aspirazione installato nel plenum del soffitto di una cabina di spruzzatura/verniciatura. Esso condiziona l’aria di alimentazione immediatamente prima che entri nella zona di lavoro, mantenendo la cabina pulita e il flusso d’aria uniforme in modo che le finiture rimangano prive di difetti.
Come suggerisce il nome, il medium si trova nelle griglie o nei pannelli di aspirazione del soffitto delle cabine a flusso discendente (downdraft), semi-discendente e trasversale (crossdraft).
Posizionare lo strato di diffusione al soffitto lo rende l’ultima barriera della cabina prima che l’aria raggiunga l’area di spruzzatura, dove filtra e diffonde il flusso in entrata.
Per adattarsi a telai del soffitto e routine di manutenzione diversi, il medium di diffusione è fornito come tagli (pads), rotoli (materassini) e pannelli rigidi/in cornice.
Le linee di prodotti documentano tutti e tre i formati – ad esempio le famiglie VR-1 e T-700/G* di RoboVent e le offerte Filtrair/FG Finishing disponibili come pannelli, “links”, rotoli e materassini.
A livello del soffitto, il medium di diffusione agisce come barriera filtrante finale, catturando polvere e particelle dannose per la vernice prima che possano contaminare le verniciature umide.
Le schede tecniche ne enfatizzano il ruolo nella protezione delle finiture come ultimo stadio di aspirazione. Ad esempio, il medium di diffusione M5 di Filtrair è specificato come “barriera filtrante finale per le particelle dannose per la vernice”.
La struttura in fibra e il tackifier distribuiscono il flusso d’aria in modo uniforme sul soffitto, promuovendo un flusso uniforme, laminare e minimizzando la turbolenza.
Questa distribuzione uniforme è evidenziata direttamente dai produttori e dalla specifica di Filtrair che il medium garantisce una distribuzione uniforme dell’aria e un flusso laminare a tutto tondo.
Queste caratteristiche di posizionamento e prestazioni – posizione all’aspirazione a soffitto, formati disponibili in pad/materassino/pannello e il duplice ruolo di filtrazione e diffusione – sono il motivo per cui il medium di diffusione da soffitto è fondamentale per finiture a spruzzo di alta qualità e consistenti.
Il medium di diffusione da soffitto riduce le imperfezioni da sporco in due modi: blocca i contaminanti prima che raggiungano la zona di spruzzatura e smorza il flusso d’aria di alimentazione in modo che le particelle non vengano vorticate sulle verniciature umide.
Questo ruolo di “filtro + condizionatore di flusso” è il motivo per cui si trova all’aspirazione del soffitto della cabina come ultima barriera prima che l’aria entri nell’area di lavoro.
Installato come pads, materassini o pannelli all’aspirazione del soffitto, il medium di diffusione intrappola polvere e detriti che altrimenti si incorporerebbero nella vernice fresca e indurirebbero formando imperfezioni rialzate – riducendo la necessità di rimozione delle imperfezioni, lucidatura o risprigiate. La sua panoramica sul pannello di aspirazione enfatizza la necessità di tenere le particelle dannose per la vernice fuori dalla cabina.
Per un contesto a livello di specifica, Filtration Group Finishing nota che i prodotti di diffusione “rimuovono particolato potenzialmente contaminante” mentre condizionano l’aria di aspirazione (disponibili come rotoli, pads o pannelli), rafforzando il ruolo di barriera.
Oltre alla filtrazione, la struttura fibra/tackifier diffonde l’aria di alimentazione attraverso l’intera griglia del soffitto, uniformando la velocità e supportando un flusso quasi laminare. Con meno punti caldi e meno turbolenza, è meno probabile che il materiale caduto ricircoli sulle superfici umide.
Insieme, questi due effetti – la cattura delle particelle al soffitto e il flusso d’aria condizionato e uniforme – interrompono direttamente i percorsi di contaminazione che creano imperfezioni visibili e lavorazioni aggiuntive a valle.

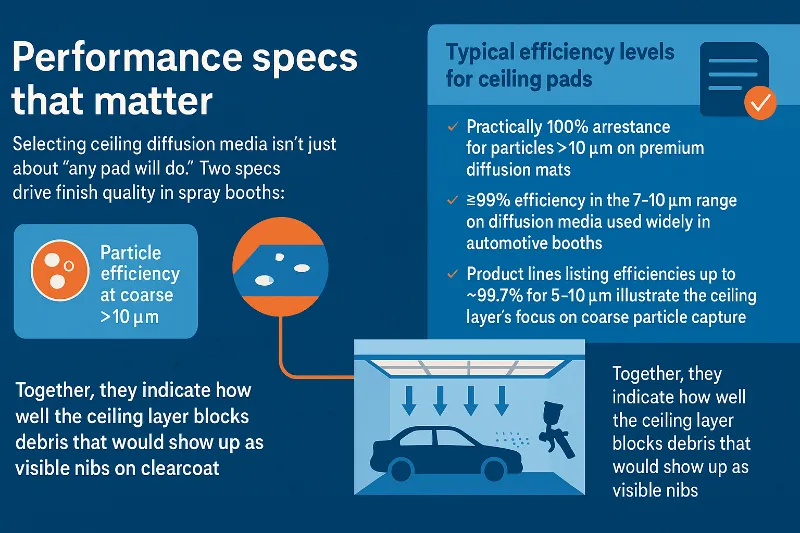

Selezionare il medium di diffusione da soffitto non è solo una questione di “andrà bene qualsiasi pad”. Due specifiche guidano la qualità della finitura nelle cabine di verniciatura: l’efficienza sulle particelle di dimensioni grossolane (≈10 μm) e il sistema di classificazione testato del filtro (MERV/EN 779/ISO 16890). Insieme, indicano quanto bene lo strato del soffitto blocca i detriti che apparirebbero come imperfezioni visibili sullo strato trasparente.
Molti materassini e pannelli di diffusione sono progettati per rimuovere essenzialmente tutti i contaminanti grossolani che causano difetti visibili. Specifiche rappresentative includono:
Arrestanza praticamente del 100% per particelle più grandi di 10 μm su tappetini di diffusione premium come il Viledon PA/560 G-10, commercializzati specificamente per prevenire imperfezioni superficiali visivamente percepibili.
Efficienza ≥99% nell’intervallo 7–10 μm sui medium di diffusione utilizzati ampiamente nelle cabine automobilistiche.
Linee di prodotti che elencano efficienze fino a ~99,7% per 5–10 μm illustrano il focus dello strato del soffitto sulla cattura delle particelle grossolane nell’aria di alimentazione.
Queste efficienze per dimensioni grossolane sono importanti perché particelle intorno a 10 μm e superiori sono abbastanza grandi da formare punti alti visibili nella vernice umida; fermarle al soffitto riduce drasticamente le imperfezioni da sporco.
Le linee guida del settore per la filtrazione delle cabine enfatizzano il mantenimento di un’atmosfera interna che rimuova >99% del particolato ≥10 μm dall’aria di aspirazione.
I medium da soffitto sono spesso etichettati secondo uno o più standard. Comprendere ciascuno aiuta a confrontare le opzioni:
MERV (ASHRAE 52.2) riporta l’efficienza minima su tre bande di particelle: 3,0–10 μm, 1,0–3,0 μm e 0,3–1,0 μm. Un MERV più alto significa una migliore rimozione delle particelle più piccole; i medium da soffitto ricadono comunemente attorno a MERV 9–11 pur raggiungendo comunque ~99% di cattura nella banda 7–10 μm.
EN 779 (Europeo legacy) classifica molti materassini da soffitto come M5/F5; le schede tecniche dei medium di diffusione con ≥99% di cattura a 7–10 μm fanno frequentemente riferimento a questa classe.
ISO 16890 esprime l’efficienza come classi ePM legate alle frazioni dimensionali del PM (ePM10, ePM2,5, ePM1). Il medium di diffusione da soffitto è spesso specificato nell’intervallo ePM10 (es. ePM10 55%), allineando la specifica al controllo delle particelle grossolane rilevante per i difetti visibili della finitura.
Cosa significano queste classificazioni per la qualità della finitura:
Se lo strato del soffitto cattura ≥99% delle particelle da 7–10 μm e condiziona efficacemente il flusso d’aria, si riducono significativamente le imperfezioni da sporco e le lavorazioni aggiuntive di carteggiatura/lucidatura perché le particelle più probabili che si stampino nello strato trasparente vengono rimosse prima che possano entrare nella cabina.
Un MERV più alto all’interno del tipico intervallo dei medium da soffitto può migliorare la cattura nella banda 3–10 μm, ma inseguire MERV molto alti non è l’unica leva; verificare che il medium sia progettato per il servizio di diffusione al soffitto, dove la distribuzione uniforme della velocità e la bassa migrazione delle fibre sono critiche tanto quanto i numeri di efficienza grezzi.
Leggere sempre la scheda tecnica sia per l’efficienza che per la resistenza iniziale (caduta di pressione). Un pad da soffitto con ~99% di cattura a 7–10 μm e resistenza moderata alle tipiche velocità frontali (es. 0,22 pollici di colonna d’acqua a 100 fpm per certi medium di diffusione) proteggerà le finiture senza privare la cabina di un’aria di alimentazione uniforme.
In sintesi: per i soffitti delle cabine di verniciatura, dare priorità ai medium di diffusione con una cattura documentata ≥99% intorno a 10 μm, uno schema di valutazione comprensibile (MERV/EN 779/ISO 16890) e una progettazione che condiziona il flusso d’aria. Queste specifiche si traducono direttamente in meno imperfezioni visibili e una qualità più consistente dello strato di finitura.

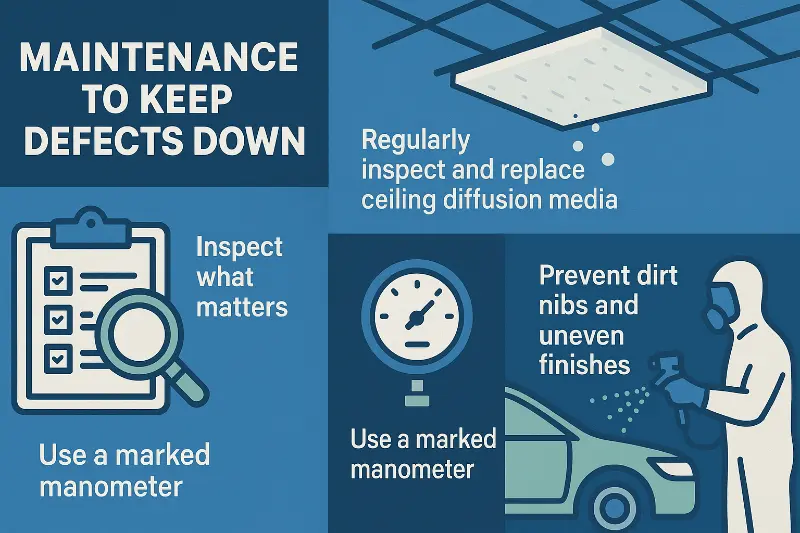

L’ispezione regolare e la sostituzione tempestiva del medium di diffusione da soffitto sono essenziali per prevenire le imperfezioni da sporco e mantenere le finiture consistenti.
Le linee guida del produttore sottolineano di seguire il programma di sostituzione della cabina e di utilizzare i manometri per attivare la manutenzione piuttosto che aspettare problemi visibili.
Controllare settimanalmente lo strato di aspirazione del soffitto per:
scolorimento, carico di vernice o striature scure che indicano una cattura non uniforme
abbassamento, bordi allentati o spazi vuoti che possono causare bypass
accumulo di detriti su griglie e guarnizioni
pressione differenziale crescente sul manometro/magnehelic rispetto alla propria linea di base pulita
NAFA raccomanda di mantenere i prese pressione e i tubi in buone condizioni in modo che le letture rimangano affidabili.
Gli intervalli dipendono dal volume, dalle vernici e dalla qualità dell’aria ambiente, quindi abbinare i controlli visivi alla strumentazione:
molti laboratori sostituiscono i medium di aspirazione del soffitto almeno due volte all’anno; alcuni programmi si estendono a sostituzioni circa annuali in ambienti a servizio più leggero
i medium di scarico tipicamente necessitano di cambi molto più frequenti (es. circa 100 ore di funzionamento) e non dovrebbero essere utilizzati per dedurre la vita utile di quelli di aspirazione
impostare il punto di cambio dell’aspirazione in base alla caduta di pressione o quando la velocità frontale non può più essere mantenuta entro le specifiche
Sia GFS che Filtration Group Finishing raccomandano entrambe di utilizzare un manometro segnato per decidere quando i filtri hanno raggiunto la caduta di pressione ammissibile o quando il flusso d’aria scende al di sotto di circa 100 fpm alla fronte della cabina.
Se si nota uno dei seguenti segni, pianificare un cambio immediato:
applicazione della vernice irregolare, più imperfezioni da sporco o lucidatura/lavorazione aggiuntiva extra
calo misurabile del flusso d’aria/velocità frontale, ventilatori che lavorano più intensamente o pressione statica più alta
annerimento visibile o carico irregolare attraverso i pannelli/materassini del soffitto
Questi sintomi sono indicatori comuni elencati da fornitori e guide manutentive.
Man mano che il medium di diffusione si carica di polvere e overspray:
la caduta di pressione aumenta, affamando il sistema; i ventilatori assiali/tubo-assiali perdono capacità rapidamente all’aumentare della pressione statica, rendendo difficile mantenere l’obiettivo di fpm
l’uniformità del flusso d’aria si degrada; invece di un’alimentazione liscia e uniformemente distribuita, si ottengono “punti caldi” di velocità e zone morte che fanno ricircolare il materiale caduto sulle superfici umide
l’integrità delle fibre può diminuire; senza un adeguato tackifier e rinforzo, il rischio di migrazione delle particelle aumenta
Utilizzare le curve delle ventole e il budget di pressione della cabina per assicurarsi che la ventola abbia margine, e sostituire i medium prima che l’uniformità del flusso sia compromessa.
Registrare la caduta di pressione e la velocità frontale del filtro pulito dopo ogni cambio come riferimento.
Ispezionare settimanalmente; registrare la pressione e una rapida verifica visiva del colore/carico sulla griglia.
Sostituire quando la pressione raggiunge il limite segnato o la velocità scende al di sotto della specifica, anche se l’intervallo di calendario non è trascorso.
Verificare le guarnizioni, le sovrapposizioni e l’orientamento del rinforzo durante l’installazione; i manuali di servizio GFS notano di sostituire i filtri di aspirazione ogni volta che l’ispezione o le prestazioni indicano che sono dovuti, non solo in base al tempo.
Mantenere i medium di aspirazione puliti, sigillati e all’interno della loro finestra di pressione preserva un’aria di alimentazione uniforme – e questo si traduce direttamente in meno imperfezioni e meno lavorazioni aggiuntive.

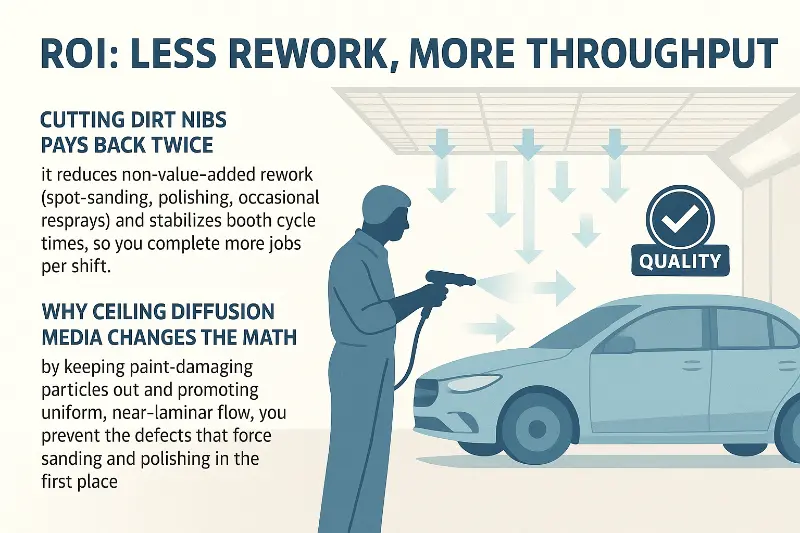

Ridurre le imperfezioni da sporco ripaga due volte: riduce le lavorazioni aggiuntive a non valore aggiunto (carteggiatura spot, lucidatura, occasionali risprigiate) e stabilizza i tempi ciclo della cabina, permettendo di completare più lavori per turno.
Ogni imperfezione che indurisce nello strato trasparente innesca tipicamente un ciclo di riparazione del difetto – mascheratura, rimozione dell’imperfezione, lucidatura, ispezione – con consumabili aggiuntivi e tempo cabina/tecnico. I flussi di lavoro di riparazione del settore dei fornitori di finiture mostrano passaggi dedicati alla rimozione delle imperfezioni e alla lucidatura specificamente per correggere le inclusioni di sporco, confermando il lavoro extra incorporato nelle correzioni post-verniciatura.
Considerando i tassi di manodopera prevalenti per la verniciatura di finitura, quel ciclo diventa rapidamente costoso. Molti laboratori quotano tariffe per la verniciatura di finitura/carrozzeria nella gamma di circa $50–$150+ all’ora (e più alti in alcuni mercati), quindi risparmiare anche solo 10–20 minuti di riparazione dei difetti per pannello si somma nel corso della giornata.
Il medium di diffusione da soffitto agisce come ultimo stadio di aspirazione per fermare sia il particolato in entrata che per uniformare il flusso d’aria di alimentazione – due cause principali delle imperfezioni. Tenendo fuori le particelle dannose per la vernice e promuovendo un flusso uniforme e quasi laminare, si prevengono i difetti che in primo luogo impongono la carteggiatura e la lucidatura. RoboVent+1
La formazione sulla verniciatura di finitura e le linee guida tecniche legano costantemente cabine più pulite e una corretta filtrazione a meno inclusioni di sporco, rafforzando il concetto che la prevenzione batte la riparazione in termini di costi e qualità. I-CAR+2I-CAR+2
Le lavorazioni aggiuntive guidate dai difetti iniettano variabilità nel programma della cabina – poche rimozioni “rapide” delle imperfezioni possono a cascata portare a consegne in ritardo. Le linee guida KPI del settore della carrozzeria evidenziano il tempo ciclo come una metrica di prestazione fondamentale; ridurre i ritocchi non pianificati aiuta a rispettare durate prevedibili e a prenotare più lavori con sicurezza. JTAPE+1
Un flusso d’aria stabile e pulito dal medium del soffitto riduce i punti caldi di velocità e il ricircolo della contaminazione, il che abbassa la possibilità di ripetere il lavoro che impegna la cabina e la rifinitura a valle.
Prevenire le imperfezioni a monte – tramite il medium di diffusione da soffitto e la pulizia della cabina – evita che manodopera costosa venga spesa nei cicli di rimozione imperfezioni/lucidatura e protegge l’affidabilità della pianificazione. Il risultato è un minor consumo di materiali, meno lavorazioni aggiuntive del tecnico e più unità finite per giorno di utilizzo della cabina.
Se i vostri lavori di verniciatura combattono contro le “imperfezioni”, il medium di diffusione da soffitto è una delle soluzioni a più alta leva che potete apportare senza ridisegnare la cabina. Specificate un medium che filtri (la giusta efficienza per il vostro profilo particellare) e diffonda (flusso laminare uniforme alla vostra velocità frontale target), quindi supportatelo con una manutenzione disciplinata: installazioni sigillate, nessun bypass, ΔP registrato e sostituzioni programmate prima che il flusso d’aria si degradi.
Il ritorno sull’investimento appare rapidamente – meno passaggi di carteggiatura e lucidatura, meno riverniciature, tempi ciclo più stabili e un uso dei materiali più prevedibile. Come passo successivo, rivedete le specifiche del medium attuale della vostra cabina, il budget di pressione e le fonti di contaminazione, eseguite una breve prova con pads/pannelli di grado superiore e misurate i difetti per unità prima e dopo. Piccole fibre nel soffitto possono far risparmiare grandi somme sul pavimento.
