La produzione fotovoltaica (PV) dipende dalla precisione a livello microscopico – dove anche una minuscola particella sospesa o un vapore chimico può ridurre l’efficienza della cella, creare difetti di rivestimento o danneggiare strumenti sensibili.
Mentre la produzione scala verso output più elevati e film più sottili, la qualità dell’aria diventa un fattore determinante per la resa, l’affidabilità e il costo operativo.
La filtrazione dell’aria svolge un ruolo critico nel proteggere wafer, rivestimenti e materiali di incapsulamento da polvere, nebbie e contaminanti volatili durante l’intero processo – dal taglio del wafer e diffusione alla laminazione e assemblaggio del modulo.
Questo articolo esplora come l’aria pulita supporti le prestazioni delle celle solari, i tipi di filtri richiesti nelle varie fasi di produzione PV e come i sistemi di filtrazione avanzati aiutino i produttori a raggiungere sia una resa più elevata che operazioni più verdi ed energeticamente efficienti.

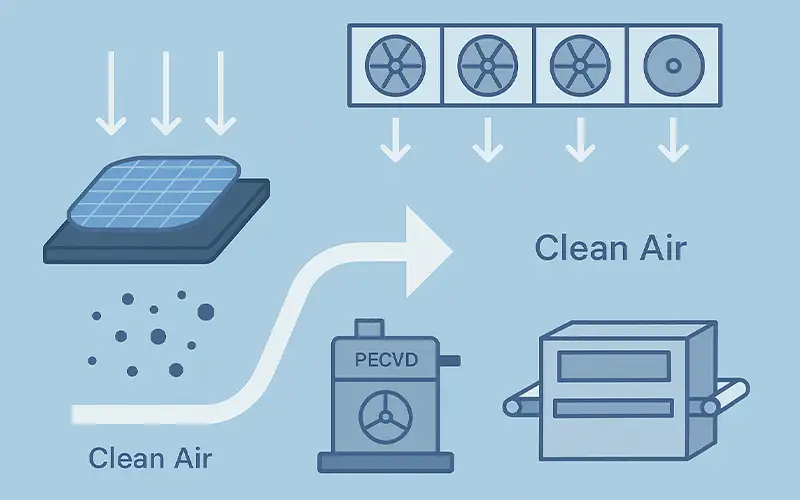

La purezza dell’aria influisce direttamente sulle prestazioni e l’affidabilità delle celle fotovoltaiche (PV). Sia le tecnologie solari al silicio cristallino che a film sottile si basano su processi di superficie e di rivestimento precisi che possono essere disturbati anche da livelli minimi di contaminanti aerodispersi.
Durante il taglio del wafer, la texturezzatura delle celle e la deposizione di film sottili, particelle e vapori sospesi nell’aria possono depositarsi sui substrati o nelle camere di rivestimento. Polvere e aerosol d’olio causano microfori, delaminazione o spessore irregolare del film nei sistemi PECVD e di sputtering.
Vapori residui di lubrificanti, adesivi o solventi di pulizia possono reagire con i gas di processo, alterando la chimica del film o creando siti di nucleazione indesiderati.
Il Dipartimento dell’Energia degli Stati Uniti nota che la qualità della deposizione di film sottili dipende fortemente dalla purezza e stabilità del flusso d’aria in cleanroom (DOE Solar Energy Technologies Office).
La contaminazione introduce difetti superficiali che riducono la mobilità dei portatori di carica e l’assorbimento della luce.
Una singola particella delle dimensioni di un micron su un wafer solare può oscurare centinaia di microcelle o interrompere strati conduttivi, riducendo l’output elettrico. Nelle linee a film sottile, la polvere sugli ossidi conduttivi trasparenti (TCO) o sugli strati assorbitori porta a vuoti, riscaldamento localizzato e fattori di riempimento più bassi.
Mantenere condizioni di cleanroom ISO 7-8 nell’assemblaggio del modulo aiuta a preservare uniformità e prestazioni elettriche su pannelli di grande area.
Le particelle più piccole di 1 µm sono particolarmente dannose perché rimangono sospese più a lungo e penetrano facilmente i filtri HVAC convenzionali. Una volta depositate, sono difficili da rimuovere senza graffiare o danneggiare le superfici delicate.
La contaminazione submicronica può anche causare microarchi o guasti di isolamento nelle linee di metallizzazione.
Gli standard per cleanroom come ISO 14644-1 definiscono le concentrazioni massime ammissibili di particelle per prevenire questi problemi, garantendo che ogni fase della produzione PV – dalla preparazione del wafer alla laminazione finale – avvenga in aria sufficientemente pulita da proteggere l’efficienza di conversione della cella e l’affidabilità a lungo termine.

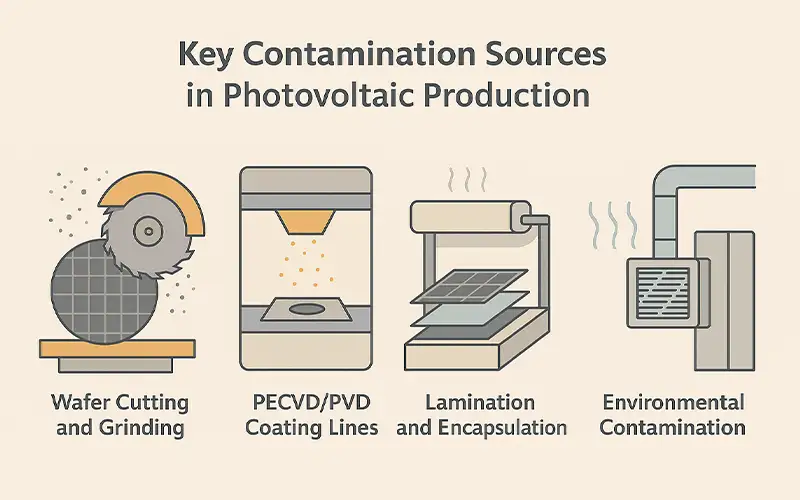

I contaminanti aerodispersi e generati dal processo compaiono in più punti lungo la linea PV. Identificare dove si originano aiuta a impostare i giusti controlli di filtrazione e pulizia.
Il taglio con filo e la rettifica dei bordi rilasciano particelle fini di silice e di truciolo che rimangono sospese o si ridepositano sui wafer, insieme a refrigerante/slurry abrasivo aerosolizzato.
Queste particelle graffiano le superfici, generano difetti nella texturezzatura e caricano prematuramente i filtri a valle. Utilizzare la cattura alla fonte alle segatrici, pre-filtri coalescenti per le nebbie e catene pre-filtro → filtro medio graduato sull’aria ricircolata.
Le fasi a film sottile (ad es., TCO, antiriflesso o strati assorbitori) generano vapori metallici e particolato ultrafine che possono rifluire nelle camere e depositarsi sui substrati, causando microfori, rugosità e spessore non uniforme.
La filtrazione terminale HEPA/ULPA sopra le zone di carico/scarico, più la pulizia periodica della camera e la filtrazione di scarico dedicata, riducono la rideposizione.
Vedere lo sfondo sulla deposizione e produzione PV dall’Ufficio per le Tecnologie dell’Energia Solare del Dipartimento dell’Energia degli Stati Uniti: DOE SETO.
Durante la laminazione, i materiali di incapsulamento e i sigillanti (ad es., EVA, silicone) possono sgasare composti organici che appannano il vetro, avvelenano i rivestimenti o lasciano residui che indeboliscono l’adesione.
La filtrazione molecolare (carbone attivo o allumina impregnata) a monte delle zone sensibili cattura VOC e silossani.
Per informazioni generali sul controllo dei VOC nell’aria interna, fare riferimento alla panoramica dell’EPA statunitense: EPA – Composti Organici Volatili.
Perdite delle guarnizioni, penetrazioni scarsamente sigillate o cascate di pressione sbilanciate possono aspirare aria non filtrata nelle aree pulite. La manutenzione – aprire pannelli, scambiare strumenti – spesso rimette in sospensione la polvere depositata.
Convalidare le stanze secondo le classi ISO 14644 e ricontrollare dopo gli interventi; mantenere pressione positiva nelle zone pulite, verificare le tenute dei filtri ed eseguire test di recupero fumo/particelle. I limiti di classificazione sono definiti in ISO 14644-1.

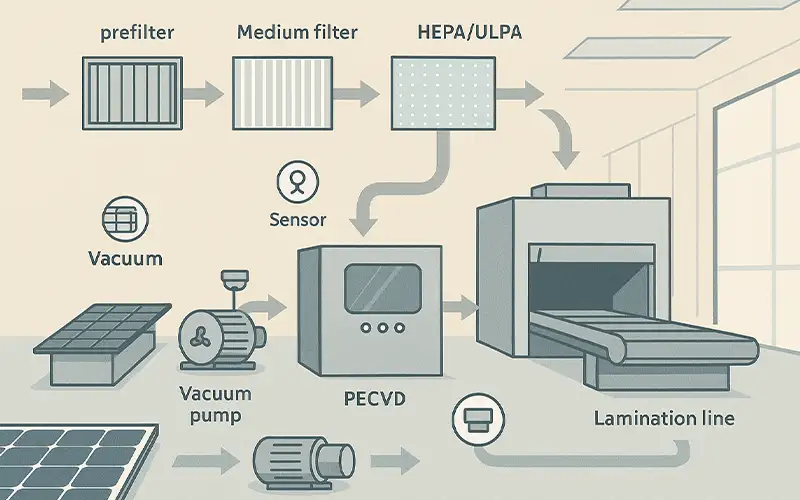

Una produzione PV efficace si affida a un flusso d’aria pulito e stabile che rimuove particelle e vapori nocivi prima che raggiungano superfici o attrezzature sensibili.
Una filiera di filtrazione basata sul rischio e un monitoraggio disciplinato mantengono i passaggi di deposizione, incollaggio e ispezione entro le specifiche, controllando al contempo i costi operativi.
Iniziare con pre-filtri per intercettare grosse polveri e gocce di refrigerante, seguiti da stadi a media efficienza per stabilizzare il flusso d’aria e prolungare la vita del filtro finale.
Utilizzare terminali HEPA o ULPA vicino a carico/scarico, ispezione e assemblaggio per mantenere condizioni ISO 7-8. Aggiungere filtrazione molecolare (carbone attivo o allumina impregnata) ovunque VOC o silossani possano appannare il vetro, avvelenare i rivestimenti o migrare nell’ottica di metrologia.
I principi di classificazione delle cleanroom e i limiti delle particelle sono definiti nella ISO 14644-1: Standard per cleanroom ISO 14644-1.
Nelle aree PECVD/PVD, le particelle submicroniche creano microfori, rugosità e non uniformità di spessore; nella laminazione e incapsulamento, i vapori lasciano pellicole che indeboliscono l’adesione o riducono la trasmissione ottica.
Moduli terminali HEPA/ULPA sopra i percorsi critici, combinati con flusso direzionale e cascate di pressione, spazzano via i contaminanti dai substrati e dalle interfacce di incollaggio, migliorando la qualità del film e l’affidabilità del modulo.
Informazioni di base sui processi di produzione PV sono disponibili dall’Ufficio per le Tecnologie dell’Energia Solare del Dipartimento dell’Energia degli Stati Uniti: DOE SETO.
L’aria di alimentazione più pulita riduce il carico particellare sulle pareti della camera e sulle linee di pre-vuoto, diminuendo il degrado dell’olio della pompa e l’usura della tenuta.
I filtri molecolari proteggono i controllori di portata di massa, i sensori spettroscopici e i sistemi di visione da sporcamento o deriva.
Mantenere le ottiche e le apparecchiature di rivestimento TCO/antiriflesso libere da depositi mantiene la calibrazione, riduce le pulizie non pianificate e preserva il tempo di attività degli strumenti.
Una filtrazione stabile e a bassa ΔP aiuta a mantenere le velocità frontali target e i tempi di recupero, il che abbrevia il riavvio post-manutenzione e riduce lo scarto dopo le escursioni.
Con meno microfori e difetti di incollaggio, le rilavorazioni a valle diminuiscono, i tempi di ciclo si riducono e la resa per die-per-pannello (o celle-per-lotto) migliora.
Il monitoraggio della pressione differenziale e dei conteggi particellari rispetto alle baseline di qualifica consenta cambi basati sulle condizioni – prevenendo sia sostituzioni premature che intasamenti in fase avanzata che possono innescare allarmi degli strumenti e tempi di inattività non pianificati.

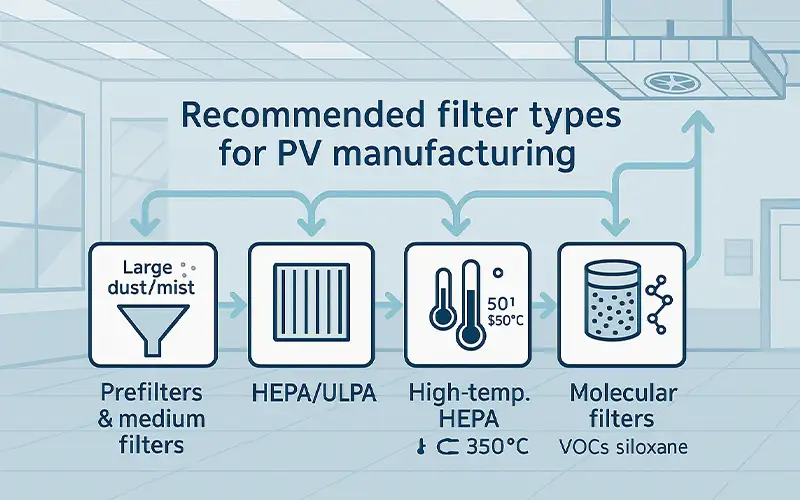

La selezione della giusta filiera di filtrazione mantiene stabili le linee cristalline e a film sottile, protegge gli strumenti e preserva l’efficienza di conversione.
L’obiettivo è soddisfare le condizioni ISO 7-8 nelle stazioni chiave controllando al contempo energia e costi del ciclo di vita. Per i limiti di classe particellare e i concetti di test, vedere la guida per cleanroom ISO 14644-1: ISO 14644-1.
Installare stadi grossolani e a media efficienza a monte dei filtri finali per catturare la polvere di truciolo dal taglio dei wafer e il refrigerante aerosolizzato dalla rettifica.
Filtri pieghettati o a tasca ad alta capacità uniformano il flusso d’aria, proteggono i media HEPA/ULPA dal caricamento prematuro e mantengono prevedibile la caduta di pressione tra i cambi.
Utilizzare moduli terminali HEPA (H13/H14) o ULPA nelle zone di carico/scarico, ispezione e assemblaggio per mantenere bassi i conteggi particellari su substrati e ottiche.
Telai a tenuta in gel o a coltello prevengono il bypass, mentre plenum scansionabili e porte a monte supportano i test di tenuta in-situ richiesti per la qualifica e la riqualifica di routine secondo gli standard delle cleanroom.
Per forni, bruciatura e passaggi simili alla depirogenazione, specificare elementi HEPA ad alta temperatura in fibra di vetro con telai in acciaio inossidabile e sigillanti termostabili.
Questi progetti resistono all’infragilimento delle fibre e allo scorrimento della guarnizione durante i cicli di riscaldamento/mantenimento/raffreddamento, preservando la pulizia nelle zone calde.
Materiali di incapsulamento, adesivi e materiali siliconici possono sgasare composti organici e silossani che appannano il vetro o interferiscono con i rivestimenti.
Letti di carbone attivo e allumina impregnata catturano VOC e vapori reattivi a monte delle aree di deposizione e laminazione.
Per un contesto generale sui VOC, vedere la panoramica dell’EPA statunitense: EPA – Composti Organici Volatili.
Una griglia densa e bilanciata di FFU fornisce un flusso uniforme e discendente sui percorsi critici, spazzando via le particelle dai substrati e minimizzando il flusso incrociato tra le stazioni.
Accoppiare le FFU con cascate di pressione e ritorni ben posizionati per controllare la direzionalità, ridurre il reincarro e accelerare il recupero alla classe dopo gli interventi.

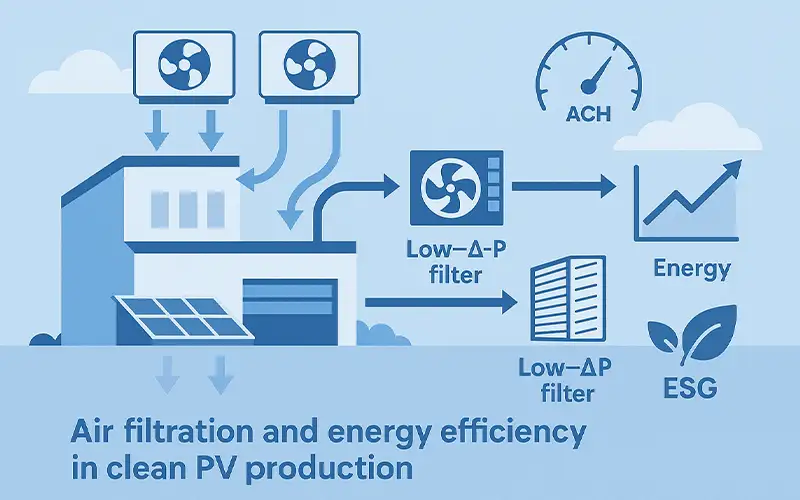

Il consumo energetico nelle cleanroom fotovoltaiche (PV) è largamente guidato dai ventilatori che muovono l’aria attraverso i filtri.
Ottimizzando la resistenza del filtro e la strategia del flusso d’aria, i produttori possono mantenere la pulizia ISO richiesta riducendo al contempo i costi operativi e l’impronta di carbonio.
Ogni pascal aggiuntivo di caduta di pressione si aggiunge al consumo di energia del ventilatore. Selezionare filtri a bassa ΔP con alta capacità di ritenzione della polvere e cambiarli in base alle condizioni piuttosto che a intervalli fissi riduce la pressione statica e stabilizza il flusso.
Questo approccio si allinea con le raccomandazioni del Dipartimento dell’Energia degli Stati Uniti per sistemi ventilatori efficienti nella guida all’efficienza dei ventilatori DOE Better Buildings.
Combinare azionamenti a velocità variabile (VSD) con media a bassa resistenza può tagliare l’uso di energia del ventilatore fino al 30% senza influire sulla qualità dell’aria.
I tassi di ricambio d’aria (ACH) dovrebbero basarsi sulla qualifica e sul monitoraggio in tempo reale invece che su regole di progettazione predefinite.
Molte stanze ISO 7-8 possono operare in sicurezza a ACH più bassi durante il funzionamento a regime, aumentando le velocità solo durante periodi di alta attività o manutenzione. Questo controllo dinamico riduce il carico del ventilatore e estende la vita del filtro.
Lo standard ISO 14644-2 fornisce un quadro per il monitoraggio e la dimostrazione della continua prestazione della cleanroom, supportando aggiustamenti del flusso d’aria basati sul rischio che mantengono la conformità e riducono gli sprechi.
La progettazione della filtrazione è una parte chiave dell’ingegneria sostenibile delle cleanroom. Integrando percorsi dei condotti regolari, griglie FFU ben bilanciate e monitoraggio continuo della pressione differenziale, gli stabilimenti possono minimizzare le perdite del sistema e mantenere l’efficienza durante l’intero ciclo di vita del filtro.
Standard energetici come ASHRAE 90.1 evidenziano il contributo della filtrazione alla potenza totale del ventilatore e incoraggiano la specificazione di media a bassa caduta di pressione per soddisfare gli obiettivi di efficienza e emissioni.
Nella pratica, la filtrazione dell’aria ottimizzata supporta sia una resa più elevata che una produzione solare più pulita e verde.
CleanLink fornisce una filiera di filtrazione completa su misura per le linee PV, dal taglio dei wafer e PECVD/PVD alla laminazione e ispezione finale.
I sistemi sono progettati attorno a media a bassa ΔP, alloggiamenti a tenuta stagna e accesso per test di scansione per mantenere le prestazioni ISO della cleanroom in tutta la fabbrica.
Moduli terminali a tenuta in gel o a coltello forniscono un flusso uniforme e discendente sopra le stazioni di carico/scarico, ispezione e stringa/tabber.
Le opzioni includono media HEPA H13/H14 o ULPA U15, con porte a monte integrate per test di scansione in-situ e progetti del plenum che mantengono l’uniformità della velocità su grandi aree.
Elementi HEPA ad alta temperatura in fibra di vetro con telai in acciaio inossidabile e sigillanti termostabili resistono a cicli di lavoro di 250–350 °C.
La costruzione rigida previene lo scorrimento della guarnizione durante i cicli di riscaldamento/mantenimento/raffreddamento, mantenendo pulite le zone calde e riducendo la manutenzione del forno.
Letti modulari che utilizzano carbone attivo e allumina impregnata catturano composti organici e silossani da materiali di incapsulamento, adesivi e materiali siliconici – proteggendo l’ottica, gli strati TCO e l’accuratezza dei sensori nei processi vicini.
Pressioni di taratura e sensori integrati tracciano la pressione differenziale ad ogni stadio, abilitando cambi basati sulle condizioni. Telai scansionabili e porte a monte accelerano il test di integrità dopo la manutenzione.
I piani di servizio di CleanLink documentano ΔP, recupero particellare e cronologia dei cambi per supportare la verifica continua delle prestazioni allineata ai principi di monitoraggio ISO 14644-2.
L’aria pulita è il fondamento di una produzione fotovoltaica affidabile. Una filtrazione efficace minimizza la polvere sospesa, le nebbie e i contaminanti molecolari che causano difetti di rivestimento, fallimenti di adesione e tempi di inattività degli strumenti.
Mantenendo condizioni stabili di classe ISO, i produttori proteggono sia la qualità del prodotto che la sicurezza dei lavoratori, garantendo che ogni modulo performi alla sua efficienza progettata.
Un sistema di filtrazione ben progettato offre più della sola pulizia – migliora direttamente la resa, il tempo di attività e le prestazioni energetiche. Filtri a bassa ΔP e flusso d’aria ottimizzato riducono la potenza del ventilatore, estendono la vita del mezzo e riducono la domanda energetica totale, supportando simultaneamente obiettivi di sostenibilità e costo.
L’aria più pulita aiuta anche le aziende a soddisfare gli standard ambientali, sociali e di governance (ESG) riducendo sprechi, emissioni e uso di risorse legate alla manutenzione.
Nella corsa verso un’energia più verde, i produttori fotovoltaici che investono in una filtrazione dell’aria avanzata non stanno solo proteggendo le loro cleanroom – stanno rafforzando l’intera catena del valore dell’energia pulita con maggiore affidabilità, efficienza e responsabilità ambientale.
