La domanda globale di batterie agli ioni di litio sta accelerando con la crescente adozione di veicoli elettrici, l’espansione dello stoccaggio su scala grid e dell’elettronica di consumo. Questa crescita esercita una nuova pressione sulle linee di produzione per fornire una produttività più elevata senza sacrificare l’affidabilità.
Negli stabilimenti di batterie, il controllo della cleanroom non è un “optional” – è fondamentale per la qualità della rivestitura, la stabilità delle celle e la sicurezza a lungo termine. Ogni miglioramento a monte che tiene lontani i contaminanti riduce gli scarti, le rilavorazioni e i rischi di garanzia a valle.
La sfida è microscopica e implacabile. Le particelle rilasciate da apparecchiature, persone e aria in ingresso possono disturbare l’uniformità del rivestimento degli elettrodi, graffiare i separatori o seminare difetti che innescano eventi termici successivamente sul campo.
Nelle dry room, anche l’umidità in tracce interagisce con il LiPF6 e i materiali attivi, spingendo il controllo dell’umidità e delle particelle verso setpoint più rigorosi. Il raggiungimento di obiettivi come le classi di particelle ISO 14644, mantenendo allo stesso tempo un’umidità relativa ultra-bassa, richiede un approccio coordinato alla gestione e alla filtrazione dell’aria.
La filtrazione dell’aria è quindi una leva primaria per la resa, la sicurezza e la conformità. Sistemi multi-stadio – prefiltri (ISO 16890 ePM1/ePM2.5), filtri fini (F8–F9) e filtri terminali H13–U15 HEPA/ULPA – lavorano con un flusso d’aria bilanciato, cascate di pressione e monitoraggio continuo della pressione differenziale per mantenere la contaminazione al di sotto delle soglie critiche.
La giusta selezione dei media e un design a bassa ΔP riducono il consumo energetico dei ventilatori, estendono la durata di servizio e stabilizzano i tassi di ricambio d’aria, migliorando il costo totale di proprietà e aiutando allo stesso tempo i produttori a superare le audit e a mantenere la capacità di processo nel tempo.

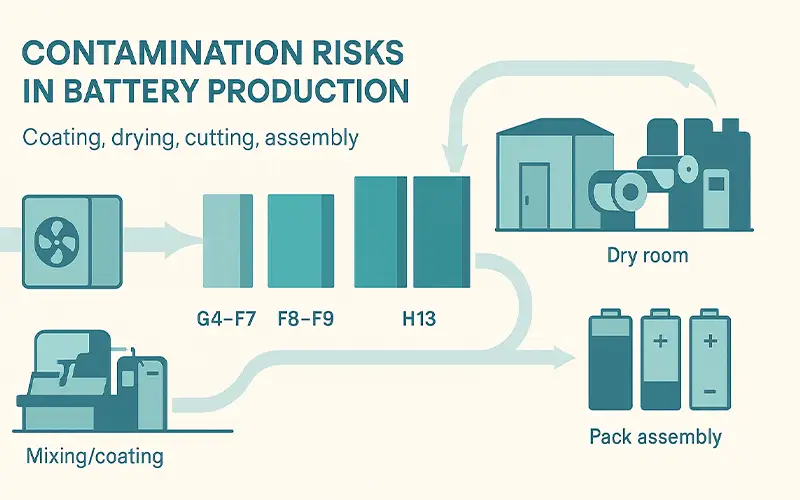

Mantenere la pulizia dell’aria attraverso rivestimento, essiccazione, taglio e assemblaggio è essenziale per rese stabili negli stabilimenti di batterie al litio. Le particelle originano dalla movimentazione delle materie prime, dalla polvere della miscelazione dello slurry, dall’abrasione del nastro sui rulli, dalla rifilatura e dal taglio, dal movimento degli operatori e dalle perdite dalla canalizzazione HVAC.
Ogni fonte contribuisce con diverse distribuzioni dimensionali: fibre e scaglie più grandi dall’usura meccanica e aerosol sub-micronici dall’essiccazione del solvente o dalla movimentazione delle polveri.
La zonizzazione della cleanroom e le cascate di pressione riducono la cross-contaminazione, ma senza una robusta strategia di filtrazione e una disciplinata pulizia, i picchi di particelle raggiungono comunque gli strumenti critici.
Il rivestimento dell’elettrodo si basa su un film umido uniforme e superfici calandrate lisce. Le particelle aerotrasportate che si depositano prima dell’essiccazione creano difetti rialzati e microvuoti che persistono dopo la calandratura.
Queste irregolarità concentrano la densità di corrente, elevano la resistenza interfacciale e aumentano il rischio di placcatura del litio durante il ciclaggio. In assemblaggio, particelle metalliche fini o fibre sparse possono intaccare i separatori o formare ponti conduttivi, creando micro-cortocircuiti latenti che degradano la ritenzione di capacità e, in casi gravi, escalano in eventi di sicurezza.
Per le definizioni dei limiti delle particelle in cleanroom alla base di questi rischi, vedere il quadro internazionale nella norma per cleanroom ISO 14644-1 (vedere la panoramica nella pagina ISO ufficiale: Classificazione delle cleanroom ISO 14644-1).
La contaminazione tipicamente si manifesta come gruppi di difetti piuttosto che come punti singoli casuali. Modelli comuni includono:
Strie di rivestimento allineate con il movimento del nastro dopo che una particella si è incorporata su un rullo
Microfori e agglomerati rilevati durante l’ispezione ottica degli elettrodi essiccati
Aumento degli scarti a fine linea dopo la manutenzione se i flussi d’aria non sono completamente purgati
Tassi di guasto precoce più elevati riconducibili a danni al separatore causati dai detriti di taglio
Quando i conteggi di particelle superiori a 0,3 μm escono dalle bande di controllo, la resa al primo passaggio può calare di diversi punti percentuali, innescando rilavorazioni o scarto di interi rotoli e celle assemblate.
Il tempo perso per la pulizia, la riqualificazione e i tempi di inattività degli strumenti amplificano il costo.
Per il background sul perché il controllo della contaminazione è trattato come una leva primaria per l’affidabilità e la sicurezza della produzione di batterie, consultare il portale ufficiale del Dipartimento dell’Energia degli Stati Uniti sulle batterie avanzate (Risorse per la produzione di batterie DOE).
Mappare le fonti per fase di processo, quindi associare la progettazione del flusso d’aria a una filtrazione scaglionata (prefiltro, fine e terminale HEPA/ULPA) nei punti giusti. Convalidare con l’andamento delle particelle attorno a rivestitrici, essiccatori, taglierine e impilatrici e correlare le escursioni con i registri dei difetti.
Mantenere i differenziali di pressione durante i cicli di apertura porte e i cambiamenti degli strumenti e programmare i cambi dei filtri utilizzando i dati della pressione differenziale piuttosto che date fisse per evitare picchi di carico che compromettono i profili laminari.
Questa combinazione riduce la deposizione di particelle sui film umidi e minimizza i danni al separatore, stabilizzando sia la resa che l’affidabilità sul campo.
La prefiltrazione rimuove la maggior parte della polvere grossolana e delle fibre prima che l’aria raggiunga strumenti sensibili e corridoi puliti.
L’uso di prefiltri sintetici con alta capacità di ritenzione della polvere stabilizza i condotti a monte, riduce l’incrostazione sulle batterie di scambio termico ed estende la durata di servizio degli stadi a valle.
Specificare le efficienze utilizzando schemi riconosciuti in modo che le prestazioni si adattino alle frazioni PM reali rilevanti per la miscelazione dello slurry e il rivestimento. Per background sulla classificazione, vedere Classificazione dei filtri dell’aria ISO 16890.
I filtri fini intercettano una grande parte delle particelle sub-microniche prima che l’aria entri nelle zone controllate.
Posizionare batterie F8–F9 immediatamente a monte dei filtri terminali uniforma il carico sui media HEPA/ULPA, modera l’aumento di pressione nel tempo e aiuta a prevenire escursioni di particelle che si imprimono sui film umidi o vengono trasportate nell’avvolgimento e nell’impilamento.
Nella pratica, la scelta di media a bassa ΔP con efficienza stabile nell’intervallo di servizio è la chiave per mantenere i ricambi d’aria target senza picchi di energia del ventilatore.
I moduli terminali a soffitto o in plenum localizzati forniscono la barriera finale per l’assemblaggio e il confezionamento.
La corretta compressione della guarnizione, la velocità frontale uniforme e i test di tenuta periodici in-situ sono essenziali per evitare percorsi di bypass che seminano difetti su elettrodi o separatori.
Allineare le prestazioni terminali con i limiti di classe della cleanroom e verificare dopo la manutenzione o i cambi di layout. Le soglie delle particelle in cleanroom sono definite in Classificazione delle cleanroom ISO 14644-1.
Il monitoraggio continuo della pressione differenziale su ogni stadio è il segnale di allarme precoce più affidabile per il carico del filtro e la deriva del sistema.
Definire bande di allarme collegate ai setpoint del flusso d’aria in modo che i team possano programmare le sostituzioni prima che i limiti di pressione compromettano i profili laminari o l’equilibrio dell’aria di ripresa.
Utilizzare i dati di tendenza per passare da sostituzioni a data fissa a una manutenzione basata sulle condizioni; questo mantiene basso il rischio di contaminazione, stabilizza l’uso di energia e preserva la vita del filtro terminale, mantenendo al contempo la resa nella produzione di batterie al litio.
Le chimiche agli ioni di litio non tollerano il vapore acqueo durante la lavorazione degli elettrodi e l’assemblaggio delle celle.
L’umidità reagisce con i sali elettrolitici come il LiPF6, producendo HF e altri sottoprodotti che corrodono i collettori di corrente, degradano la formazione del SEI e aumentano l’impedenza.
Leganti idrofili e rivestimenti porosi possono anche assorbire acqua, portando a problemi di adesione, generazione di gas e decadimento della capacità.
Il risultato è una resa al primo passaggio inferiore e prestazioni instabili sul campo se l’umidità non è strettamente controllata dal rivestimento fino all’impilamento e alla sigillatura.

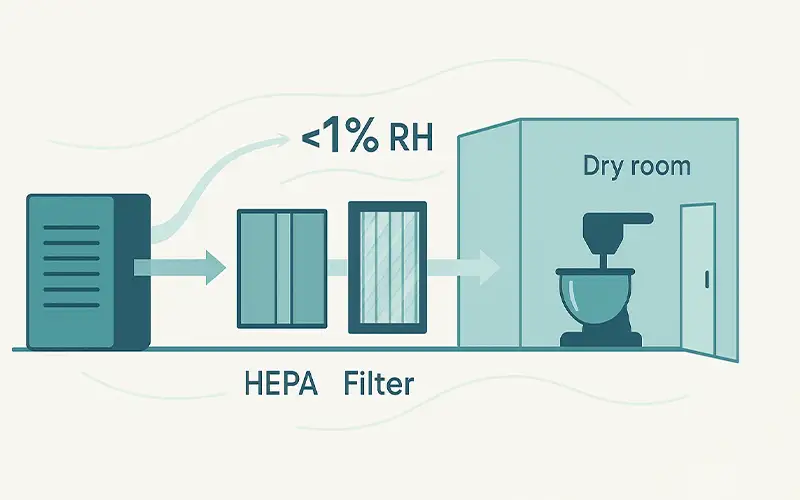

Le dry room si basano su un approccio a circuito chiuso in cui deumidificazione e pulizia dell’aria lavorano insieme. Una sequenza tipica è la prefiltrazione all’unità di aria di ripresa per rimuovere la polvere grossolana, la filtrazione fine per ridurre i carichi sub-micronici, la deumidificazione a adsorbente per eliminare l’umidità e i moduli HEPA terminali al soffitto o nei plenum degli strumenti per rimuovere i particolati residui al punto d’uso.
Le UTA a ricircolo mantengono alti tassi di ricambio d’aria con un ingresso di umidità minimo, mentre le cascate di pressione positiva spingono l’aria più secca e pulita dalle baie di processo core ai corridoi cuscinetto circostanti e alle spogliatoie.
Le camere di compensazione con porte interbloccate, involucri a bassa tenuta e penetrazioni di servizio sigillate prevengono i picchi durante i trasferimenti di materiali.
Per sostenere obiettivi di umidità ultra-bassi – spesso inferiori all’1% di UR o punti di rugiada nell’intervallo da −40 °C a −60 °C – i filtri devono proteggere sia la ruota essiccante sia la zona pulita terminale.
I prefiltri a monte G4–F7 catturano fibre e polvere grossolana che sporcherebbero il deumidificatore, i filtri fini F8–F9 riducono i carichi sub-micronici prima della ruota e delle batterie, e i filtri terminali H13–U15 al soffitto garantiscono che l’aria limitata in particelle raggiunga rivestimento, avvolgimento e assemblaggio.
I media a bassa ΔP aiutano a preservare il flusso d’aria e riducono l’energia del ventilatore in modo che i setpoint possano essere mantenuti senza stressare l’impianto di deumidificazione.
Associare la filtrazione a un controllo stretto dell’infiltrazione, condotti tracciati termicamente o isolati per evitare condensa e procedure di pre-cottura del materiale per minimizzare l’apporto di umidità.
Il monitoraggio continuo del punto di rugiada e dell’UR in mandata e ritorno traccia il bilancio di massa dell’umidità, mentre i sensori di pressione differenziale su ogni stadio del filtro indicano il carico e il rischio di perdite.
Gli allarmi di tendenza legati ai setpoint del flusso d’aria consentono cambi filtro basati sulle condizioni prima che gli aumenti di pressione compromettano i profili laminari o l’UR della dry room.
I controlli di tenuta di routine in-situ delle unità HEPA terminali, la verifica delle cascate di pressione dopo la manutenzione e i cicli di spurgo rapidi dopo eventi di apertura porte o cambi strumento mantengono le escursioni di particelle e umidità entro le bande di controllo, salvaguardando la resa e l’affidabilità a lungo termine delle celle.

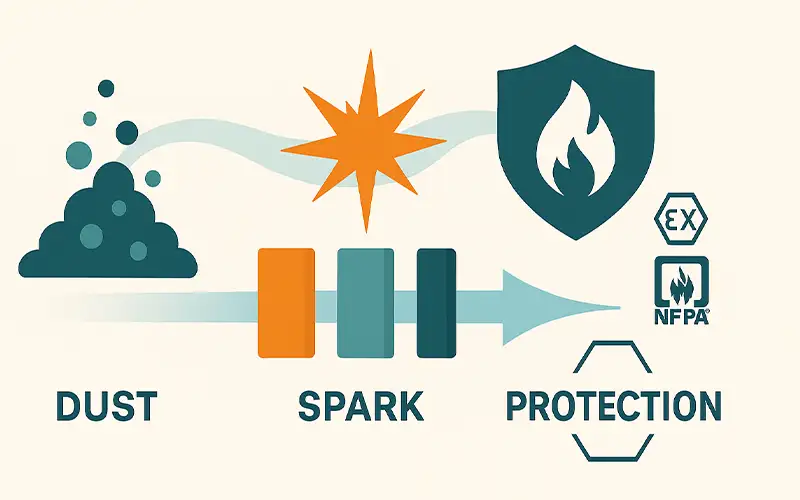

La produzione di elettrodi genera particolato fine dalla miscelazione, essiccazione, taglio e rifilatura dei bordi.
Le polveri di alluminio, rame e grafite hanno una bassa energia di accensione minima e una grande area superficiale specifica, rendendole suscettibili all’accensione per attrito, scarica statica o superfici calde.
Nelle dry room, l’umidità molto bassa aumenta ulteriormente la carica elettrostatica, quindi anche piccoli accumuli in condotti, plenum o alloggiamenti dei filtri possono diventare un rischio di deflagrazione.
Un programma robusto inizia con la cattura alla fonte, alte velocità di trasporto nella canalizzazione per prevenire la sedimentazione e il contenimento che tiene la polvere fugitiva fuori dalle aree generali.
Gli stadi del filtro devono sia arrestare le particelle sia controllare la probabilità di accensione. I media ignifughi aiutano a resistere alla propagazione della fiamma e riducono il contributo al fumo durante un incidente, fornendo tempo per l’isolamento e l’intervento dei sistemi di soppressione.
I media antistatici (elettricamente dissipativi) con resistività superficiale controllata consentono lo smaltimento della carica, minimizzando le scariche elettrostatiche all’interno degli alloggiamenti e sulle superfici del filtro. Nella pratica:
Utilizzare prefiltri conduttivi o dissipativi nelle linee di estrazione per polveri metalliche e di grafite
Specificare filtri fini con basso aumento di ΔP per limitare il riscaldamento da attrito e mantenere il flusso d’aria
Posizionare le unità terminali HEPA/ULPA lontano dai punti di taglio meccanico e verificare la compressione della guarnizione per evitare getti di by-pass che possono concentrare la polvere
Una progettazione conforme inizia con un’analisi del pericolo polveri che quantifica Kst/Pmax, la concentrazione minima esplosibile e le fonti di ignizione per ogni zona di processo.
Per il Nord America, applicare i quadri NFPA come NFPA 652 per la metodologia DHA, NFPA 484 per le polveri metalliche combustibili e NFPA 68/69 per lo sfiato e l’isolamento antideflagrante.
Nell’UE, classificare le aree secondo ATEX e selezionare apparecchiature con la categoria corretta; valvole di isolamento antideflagranti, sfiati e sfiati senza fiamma dovrebbero essere dimensionati per l’evento credibile peggiore.
Inserire la filtrazione negli strati di protezione: ubicare gli sfiati in un’area sicura, aggiungere l’isolamento di contre-pressione sui condotti interconnessi, integrare il rilevamento e l’estinzione delle scintille a monte degli aspiratori e interbloccare i ventilatori con limiti di pressione differenziale e temperatura.
I controlli tecnici funzionano solo con operazioni disciplinate. Mantenere le cascate di pressione dalle zone più pulite a quelle più sporche, monitorare la pressione differenziale su ogni stadio per rilevare danni ai media o accumuli di polvere e impostare bande di allarme che attivino le sostituzioni prima che il flusso d’aria scenda al di sotto delle velocità di cattura di progetto.
Implementare la messa a terra e il bonding conduttivo di alloggiamenti e canalizzazioni, verificare la dissipazione statica in condizioni di bassa UR e utilizzare permessi per lavori a caldo e lockout/tagout vicino alle apparecchiature di movimentazione delle polveri.
Le pulizie di routine con metodi che non ri-aerosolizzano la polvere, più i test di tenuta periodici in-situ dei filtri terminali, mantengono il rischio entro i limiti di progetto proteggendo al contempo la resa e la sicurezza dei lavoratori.
Nelle cleanroom per batterie al litio, i ventilatori funzionano 24 ore su 24 per mantenere i ricambi d’aria, le cascate di pressione e il controllo della temperatura/umidità. Ogni Pascal di resistenza aggiuntiva attraverso la batteria di filtri si traduce in una maggiore potenza del ventilatore e costi operativi più elevati.
I filtri a bassa ΔP (bassa perdita di carico) sono progettati con media sintetici avanzati o in nanofibra che raggiungono l’efficienza richiesta a una resistenza inferiore. Ciò consente al sistema di fornire lo stesso flusso d’aria con meno lavoro del ventilatore o di mantenere tassi di ricambio d’aria più elevati senza sovradimensionare motori e azionamenti.
Nel corso della vita di uno stabilimento di batterie, l’ottimizzazione per i filtri a bassa ΔP può tagliare una parte significativa dell’energia HVAC, che è una delle voci di costo più grandi nelle spese operative della cleanroom.
Sebbene i filtri a bassa ΔP possano avere un prezzo unitario più elevato rispetto ai media convenzionali, le loro prestazioni nel ciclo di vita spesso offrono un ritorno sull’investimento migliore.
Una crescita della pressione più lenta estende la durata di servizio degli stadi a valle, in particolare dei filtri HEPA e ULPA, che sono costosi e di difficile sostituzione. Un flusso d’aria stabile riduce anche la necessità di frequenti bilanciamenti e tempi di inattività non pianificati per affrontare la deriva del processo.
Quando viene calcolato il costo totale di proprietà – acquisto del filtro, energia del ventilatore, manodopera di manutenzione e impatto sulla resa – gli stabilimenti trovano tipicamente che il costo incrementale dei media premium a bassa ΔP è superato dal ridotto consumo di kWh, dai minori arresti e dal più consistente throughput produttivo.
Si consideri una singola zona cleanroom in cui il ventilatore di mandata è valutato a 7,5 kW e funziona 8 000 ore all’anno. Se il passaggio da una batteria di filtri convenzionale a una configurazione a bassa ΔP riduce la resistenza media del sistema sufficientemente da tagliare la potenza del ventilatore solo del 10%, il carico del ventilatore scende a 6,75 kW.
L’uso energetico annuale scende da 60 000 kWh a 54 000 kWh, risparmiando 6 000 kWh all’anno. A un costo dell’elettricità di 0,10 USD per kWh, ciò significa un risparmio di 600 USD all’anno solo in questa zona. I grandi stabilimenti di batterie operano multiple zone e spesso affrontano prezzi energetici più elevati, quindi i risparmi si moltiplicano rapidamente.
In un tipico ciclo di vita del filtro di due-tre anni, il risparmio energetico più la vita estesa del HEPA e la manutenzione ridotta possono facilmente superare il premio pagato per i filtri a bassa ΔP, trasformando l’efficienza energetica in un vantaggio finanziario tangibile piuttosto che un beneficio teorico.

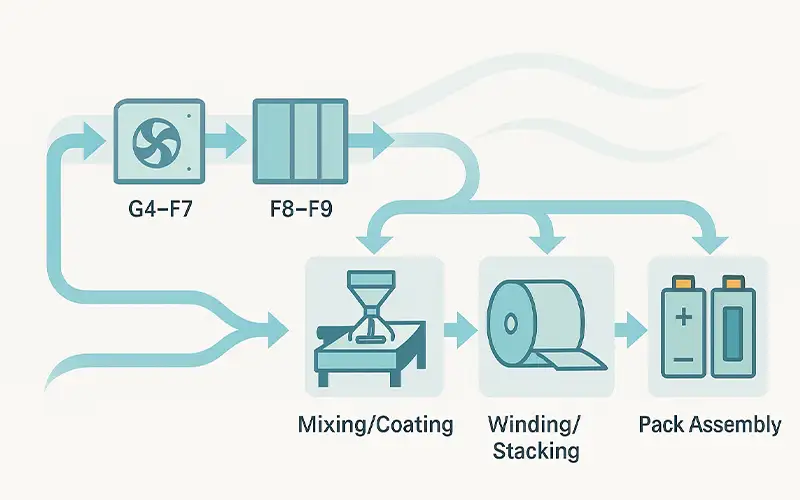

Clean-Link progetta catene di filtrazione che seguono il profilo effettivo del flusso d’aria e della contaminazione di uno stabilimento di batterie al litio, dalla miscelazione dello slurry all’assemblaggio finale del pacco.
Presso l’unità di trattamento aria, i prefiltri robusti G4–F7 proteggono le batterie di scambio termico e la canalizzazione catturando polvere grossolana e fibre dall’aria esterna. A valle, i filtri fini F8–F9 riducono i carichi di particelle sub-microniche prima che l’aria di alimentazione entri nei corridoi puliti e nelle dry room.
Per le zone critiche come il rivestimento degli elettrodi, l’avvolgimento, l’impilamento e l’assemblaggio delle celle, Cleanlink fornisce moduli HEPA terminali H13 configurati come griglie a soffitto, fan filter units o plenum point-of-use.
Questo approccio scaglionato garantisce che ogni fase del processo riceva la qualità dell’aria appropriata senza sovradimensionare i filtri dove non è necessario, bilanciando protezione, uso energetico e durata del filtro.
In quanto fornitore focalizzato sull’OEM, Clean-Link può adattare dimensioni, telai e media dei filtri agli alloggiamenti e alle apparecchiature esistenti dei principali marchi di cleanroom e HVAC.
Sono disponibili dimensioni personalizzate, media ignifughi o antistatici e opzioni di guarnizione speciali per l’integrazione con dry room, strumenti di processo e alloggiamenti canalizzati.
Tutti i prodotti sono fabbricati secondo sistemi di qualità ISO 9001, con materiali tracciabili e controlli di processo che supportano prestazioni coerenti da lotto a lotto.
Le strategie di stoccaggio locali e regionali, combinate con il supporto tecnico di specialisti della filtrazione, aiutano i produttori di batterie a pianificare i cambi, a rispondere rapidamente alle audit e ad evitare interruzioni della produzione dovute a carenze di filtri o mancate corrispondenze delle specifiche.
Le soluzioni di Clean-Link sono progettate tenendo presenti i requisiti di classificazione delle cleanroom ISO 14644. Combinando stadi G4–F9 correttamente classificati con unità terminali H13 verificate, gli stabilimenti possono mantenere le concentrazioni di particelle all’interno della loro classe target sostenendo al contempo i tassi di ricambio d’aria, le cascate di pressione e l’umidità ultra-bassa richiesti per i materiali al litio.
Clean-Link assiste i clienti nel mappare i filtri su ogni zona pulita, nell’esaminare i dati della pressione differenziale e delle particelle e nel raccomandare aggiornamenti dove i media o le configurazioni esistenti limitano la resa o creano penalità energetiche.
Il risultato è una strategia di filtrazione integrata che non solo aiuta i produttori di batterie al litio a superare le audit delle cleanroom, ma stabilizza anche la qualità del rivestimento, migliora l’affidabilità delle celle e riduce il costo totale di proprietà sull’intero ciclo di vita della linea di produzione.

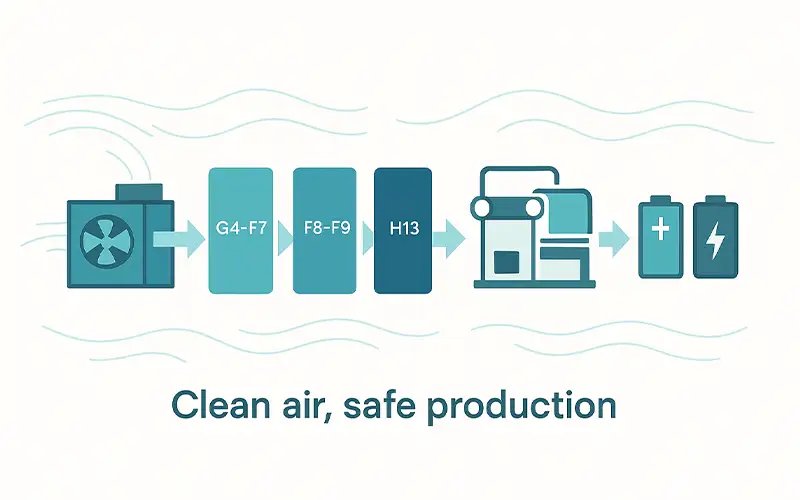

La produzione di batterie al litio dipende da un ambiente strettamente controllato in cui particelle, umidità e stabilità del flusso d’aria influenzano direttamente la qualità del rivestimento, l’integrità della cella e la sicurezza a lungo termine.
L’aria pulita non è solo un requisito impiantistico – è una salvaguardia operativa che protegge la resa, riduce le rilavorazioni e supporta la conformità normativa.
Quando la contaminazione è minimizzata e il flusso d’aria rimane stabile, le linee di produzione funzionano in modo più efficiente, i tassi di difetto calano e il consumo energetico diventa più prevedibile.
In ogni fase del processo – miscelazione, rivestimento, essiccazione, taglio, avvolgimento, impilamento, riempimento dell’elettrolita e assemblaggio del pacco – Cleanlink fornisce soluzioni di filtrazione che corrispondono al profilo di contaminazione e ai requisiti di classe di cleanroom di ogni zona.
Con una filtrazione scaglionata da G4 a H13, media a bassa ΔP per ridurre l’energia del ventilatore e miglioramenti specifici per l’applicazione come opzioni antistatiche o ignifughe, Cleanlink aiuta i produttori a mantenere prestazioni consistenti della cleanroom senza sovradimensionare o aumentare il costo totale di proprietà.
Il supporto tecnico integrato, la mappatura dei processi e la produzione ISO 9001 garantiscono affidabilità durante l’intero ciclo di vita produttivo.
Le linee di produzione delle batterie si stanno evolvendo rapidamente e le strategie di filtrazione devono evolversi con esse. Cleanlink supporta i produttori globali con soluzioni ingegnerizzate su misura per dry room, cleanroom e ambienti di produzione ad alto throughput.
