Le unità ventilatore-filtro (FFU) per camere bianche sono sistemi autonomi di filtrazione dell’aria che combinano un filtro ad alta efficienza HEPA o ULPA con un ventilatore integrato. Forniscono un flusso d’aria laminare e pulito direttamente negli ambienti controllati, garantendo una costante protezione dalla contaminazione.
Utilizzate diffusamente nei settori dei semiconduttori, farmaceutico, biotecnologico e nella produzione di dispositivi medici, le FFU aiutano a soddisfare rigorosi standard di pulizia ottimizzando l’efficienza del flusso d’aria. In questa guida, esploreremo il funzionamento delle FFU, i loro vantaggi e i fattori da considerare per selezionare l’unità più adatta.

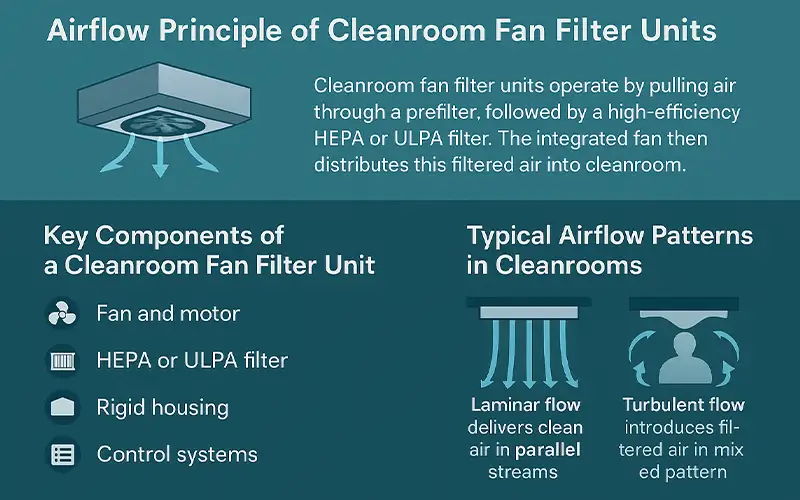

Un’unità ventilatore-filtro (FFU) per camera bianca funziona aspirando l’aria ambiente o ricircolata attraverso un prefiltro, che trattiene le particelle più grandi e prolunga la vita del filtro principale. L’aria passa poi attraverso un filtro HEPA o ULPA, rimuovendo fino al 99,99% delle particelle microscopiche come polvere, microrganismi e aerosol.
Una volta filtrata, l’aria viene immessa nella camera bianca in modo controllato, assicurando un rifornimento costante di aria pulita per mantenere la classe ISO richiesta. Secondo l’Agenzia per la Protezione Ambientale degli Stati Uniti (EPA), i filtri HEPA sono in grado di catturare particelle fino a 0,3 micron con un’efficienza eccezionale (guida EPA sulla pulizia dell’aria).
Una FFU è composta da diversi componenti critici:
Ventilatore e motore: Forniscono il flusso d’aria necessario per spingere l’aria attraverso i mezzi filtranti.
Prefiltro: Cattura polvere grossolana e fibre per proteggere il filtro principale.
Mezzi filtranti HEPA o ULPA: Trattengono le particelle fini per soddisfare gli standard di pulizia delle camere bianche. I filtri ULPA possono catturare particelle fino a 0,12 micron.
Involucro: Garantisce l’integrità strutturale, minimizza le perdite e supporta l’installazione in griglie a soffitto o moduli autonomi.
Sistema di controllo: Regola la velocità del ventilatore, monitora la caduta di pressione del filtro e si integra con i sistemi di automazione delle camere bianche.
Per specifiche tecniche e classificazioni dei filtri HEPA e ULPA, consultare gli standard di filtrazione ASHRAE.
Le unità ventilatore-filtro possono distribuire aria pulita utilizzando due strategie principali:
Flusso laminare: Fornisce aria in flussi uniformi e paralleli, allontanando i contaminanti dalle aree di lavoro critiche. È comune nelle camere bianche di classe ISO 1–5.
Flusso turbolento: Distribuisce l’aria in un modello misto, diluendo i contaminanti in modo uniforme nello spazio. Questo approccio è spesso utilizzato in ambienti meno rigorosi, come le camere bianche di classe ISO 6–9.
La scelta del modello di flusso dipende dal livello di pulizia richiesto, dalla disposizione della stanza e dai processi svolti.

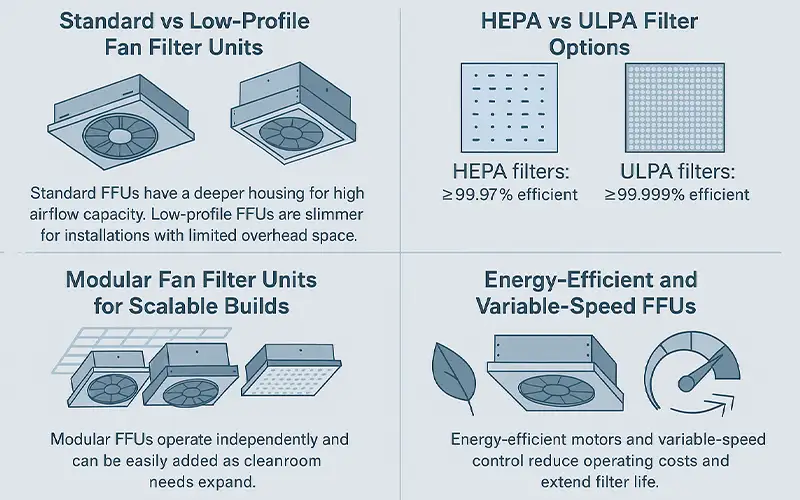

Le FFU standard sono progettate con un involucro più profondo, adatto alla maggior parte delle griglie a soffitto delle camere bianche e offrono un’elevata capacità di flusso d’aria. Le unità a profilo basso, invece, hanno un design più sottile per installazioni con spazio limitato sopra la testa, come ristrutturazioni o strutture con altezze del plenum ridotte. Sebbene le unità a profilo basso risparmino spazio, possono avere un flusso d’aria leggermente inferiore rispetto ai modelli standard.
Le FFU per camere bianche possono essere equipaggiate con filtri HEPA o ULPA, a seconda dei requisiti di pulizia:
Filtri HEPA: Catturano almeno il 99,97% delle particelle ≥0,3 micron. Comunemente utilizzati in camere bianche di classe ISO 5–8.
Filtri ULPA: Catturano almeno il 99,999% delle particelle ≥0,12 micron. Richiesti per ambienti di classe ISO 1–4, come la fabbricazione di wafer per semiconduttori o la produzione farmaceutica avanzata.
Le FFU modulari permettono alle camere bianche di espandersi o riconfigurarsi facilmente senza modifiche strutturali importanti. Ogni FFU opera in modo indipendente, rendendo possibile aggiungere più unità man mano che la camera bianca cresce. Questa flessibilità è particolarmente preziosa per industrie con esigenze produttive in rapida evoluzione, come biotecnologie e microelettronica.
Le FFU energeticamente efficienti utilizzano motori avanzati come i motori a commutazione elettronica (EC) per ridurre il consumo energetico mantenendo le prestazioni del flusso d’aria. Il controllo a velocità variabile permette agli utenti di regolare le portate d’aria in base ai livelli di occupazione, ai requisiti di pulizia o ai cambiamenti dei processi, riducendo i costi operativi e prolungando la vita del filtro.

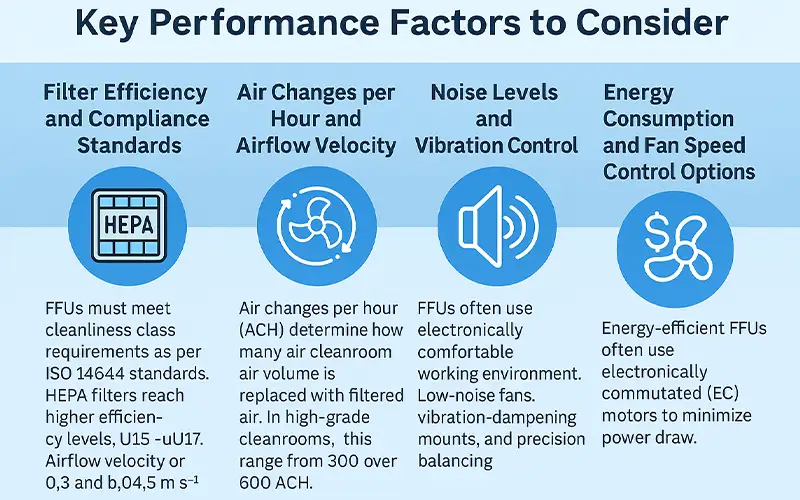

Uno dei fattori di prestazione più importanti per le FFU è l’efficienza di filtrazione. Le FFU devono soddisfare i requisiti delle classi di pulizia definiti negli standard ISO 14644. I filtri HEPA sono tipicamente classificati secondo le norme EN 1822 (come H13 o H14), mentre i filtri ULPA raggiungono livelli di efficienza superiori (U15–U17). La scelta dipende dalla classe della camera bianca e dalla sensibilità dei processi svolti al suo interno.
I ricambi d’aria all’ora (ACH) determinano quante volte l’intero volume d’aria della camera bianca viene sostituito con aria filtrata. Nelle camere bianche di alto livello, questo valore può variare da 300 a oltre 600 ACH. La velocità del flusso d’aria, solitamente compresa tra 0,3 e 0,45 metri al secondo per i sistemi a flusso laminare, deve essere costante per prevenire turbolenze e migrazioni di particelle.
Le FFU dovrebbero operare silenziosamente per mantenere un ambiente di lavoro confortevole, specialmente in laboratori e aree di assemblaggio dove la concentrazione è critica. Ventilatori a basso rumore, supporti antivibranti e bilanciamento di precisione riducono sia il rumore udibile che le micro-vibrazioni che potrebbero interferire con apparecchiature sensibili.
Le FFU energeticamente efficienti spesso utilizzano motori a commutazione elettronica (EC) per minimizzare il consumo energetico senza compromettere le prestazioni. I controlli a velocità variabile permettono agli operatori di regolare l’output del ventilatore in base al rischio di contaminazione o alla domanda del processo, riducendo i costi energetici e prolungando la vita del filtro. Per strutture che operano con grandi array di FFU, questo può tradursi in risparmi significativi a lungo termine.

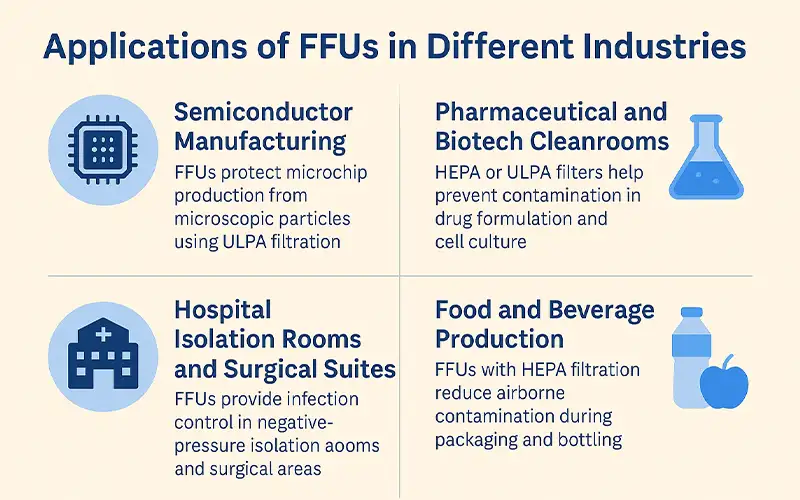

Nelle fabbriche di semiconduttori, le FFU sono essenziali per mantenere ambienti ultra-puliti richiesti per la produzione di microchip. Anche particelle microscopiche possono danneggiare i wafer e ridurre la resa. Le FFU con filtri ULPA sono comunemente utilizzate per soddisfare i requisiti di classe ISO 1–5, fornendo un flusso d’aria laminare uniforme per proteggere processi sensibili come la fotolitografia e l’ispezione dei wafer.
Le strutture farmaceutiche e biotecnologiche si affidano alle FFU per soddisfare rigorosi standard di controllo della contaminazione delineati nelle linee guida GMP. In queste camere bianche, le FFU con filtri HEPA o ULPA aiutano a prevenire la contaminazione microbica durante la formulazione di farmaci, il confezionamento sterile e i processi di coltura cellulare. Il loro design modulare permette scalabilità man mano che crescono le esigenze produttive.
Negli ambienti sanitari, le FFU sono impiegate in stanze di isolamento a pressione negativa per contenere patogeni aerodispersi e in sale operatorie a pressione positiva per proteggere i pazienti dalle infezioni. La filtrazione HEPA garantisce la rimozione di batteri, virus e altre particelle dannose, supportando la conformità ai protocolli di controllo delle infezioni come quelli raccomandati dal CDC.
Le FFU sono utilizzate negli stabilimenti alimentari per mantenere condizioni igieniche e prolungare la shelf life dei prodotti. Aiutano a ridurre la contaminazione aerodispersa durante fasi critiche come il confezionamento, l’imbottigliamento e la preparazione di prodotti pronti al consumo. Integrando FFU con filtrazione HEPA nelle linee di produzione, le strutture possono soddisfare i requisiti di sicurezza alimentare HACCP e ISO 22000.

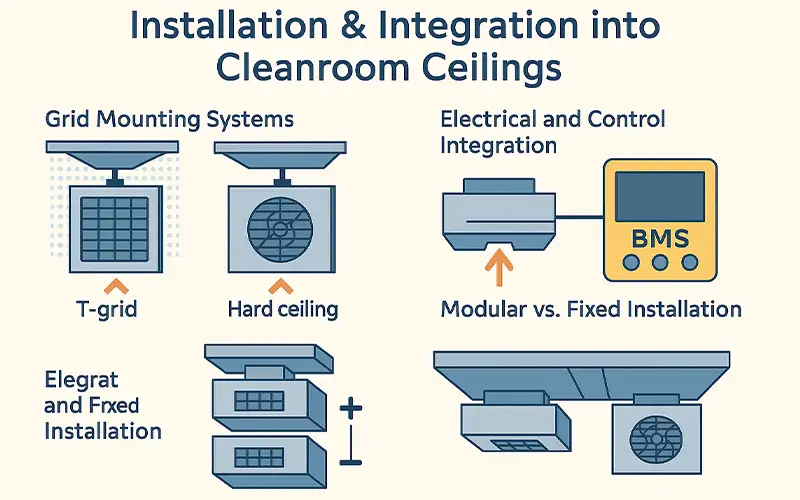

Le FFU possono essere installate in varie configurazioni di soffitto, con i sistemi più comuni essendo le griglie a T e i soffitti rigidi. Il montaggio su griglia a T offre flessibilità per riposizionare o sostituire le FFU senza grandi lavori edilizi, rendendolo ideale per design modulari di camere bianche. L’integrazione su soffitto rigido, d’altra parte, offre un aspetto uniforme e può aiutare a ridurre le perdite d’aria, cruciale nelle camere bianche ad alte prestazioni.
Le FFU richiedono connessioni elettriche per il motore del ventilatore e, nei modelli avanzati, sistemi di controllo integrati. Molte FFU moderne sono progettate per essere compatibili con i sistemi di gestione degli edifici (BMS), permettendo il monitoraggio e il controllo centralizzato delle velocità dei ventilatori, della caduta di pressione dei filtri e dei programmi di manutenzione. Alcune unità includono azionamenti a velocità variabile (VSD) per regolazioni precise del flusso d’aria e risparmi energetici.
Una configurazione modulare di FFU permette l’espansione scalabile delle camere bianche, dove le unità possono essere aggiunte o riposizionate man mano che evolvono le esigenze produttive. Questo è particolarmente vantaggioso in industrie con tecnologie in rapido cambiamento, come la produzione di semiconduttori. Le installazioni fisse, sebbene meno flessibili, possono offrire una maggiore integrità strutturale e una migliore tenuta a lungo termine in ambienti che richiedono configurazioni stabili e invariabili.

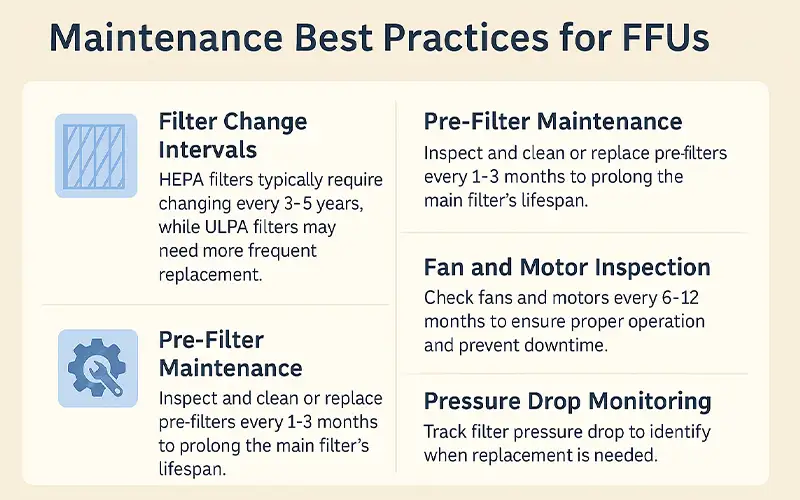

La durata del filtro principale di una FFU dipende dal suo tipo e dalle condizioni operative. I filtri HEPA richiedono tipicamente sostituzione ogni 3–5 anni in ambienti controllati, mentre i filtri ULPA potrebbero necessitare di cambi più frequenti a causa della loro filtrazione più fine. Gli intervalli effettivi dovrebbero basarsi sul monitoraggio delle prestazioni piuttosto che solo sul tempo, garantendo efficienza ottimale e conformità agli standard delle camere bianche.
I prefiltri catturano particelle più grandi prima che raggiungano il filtro HEPA o ULPA, prolungando significativamente la vita del filtro principale. Questi dovrebbero essere ispezionati e puliti o sostituiti ogni 1–3 mesi, a seconda del carico di contaminanti. Una manutenzione regolare dei prefiltri riduce la caduta di pressione e aiuta a mantenere un flusso d’aria costante.
I ventilatori e i motori dovrebbero essere controllati periodicamente per segni di usura, squilibrio o rumori anomali. La lubrificazione (se applicabile) e il serraggio delle connessioni meccaniche aiutano a prevenire tempi di inattività. Molte strutture programmano ispezioni ogni 6–12 mesi per garantire un’operatività ininterrotta.
Monitorare la caduta di pressione attraverso il filtro è essenziale per determinare quando è necessaria la sostituzione. Un improvviso aumento della caduta di pressione può indicare l’intasamento del filtro, mentre un aumento graduale segnala un carico naturale nel tempo.
L’integrazione di manometri differenziali o sensori con un sistema di gestione degli edifici (BMS) permette il tracciamento in tempo reale e una pianificazione proattiva della manutenzione.

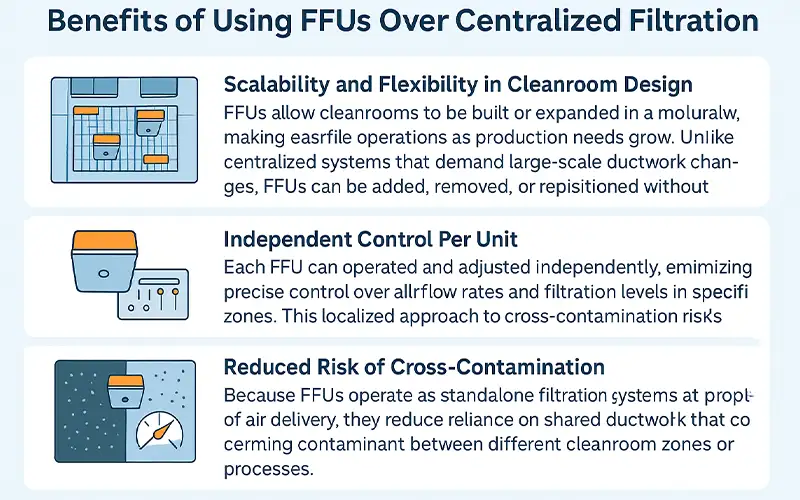

Le FFU permettono di costruire o espandere le camere bianche in modo modulare, rendendo più semplice scalare le operazioni man mano che crescono le esigenze produttive. A differenza dei sistemi centralizzati che richiedono modifiche estese alle canalizzazioni, le FFU possono essere aggiunte, rimosse o riposizionate senza significativi interventi strutturali.
Ogni FFU può essere operata e regolata indipendentemente, permettendo un controllo preciso delle portate d’aria e dei livelli di filtrazione in zone specifiche. Questa caratteristica è particolarmente preziosa nelle camere bianche multi-processo dove aree diverse possono richiedere classificazioni di pulizia o programmi operativi differenti.
Poiché le FFU operano come sistemi di filtrazione autonomi al punto di erogazione dell’aria, riducono la dipendenza da canalizzazioni condivise che possono trasportare contaminanti tra spazi. Questo approccio localizzato alla filtrazione minimizza i rischi di contaminazione incrociata tra diverse zone o processi della camera bianca.
Le FFU permettono di ridurre il consumo energetico durante le ore di minor attività operando solo le unità necessarie per i processi attivi. Il controllo a velocità variabile del ventilatore migliora ulteriormente l’efficienza, riducendo l’uso di energia mantenendo i livelli di pulizia richiesti nelle zone attive.
Per camere bianche che richiedono centinaia di FFU, l’investimento iniziale può essere significativo rispetto ai sistemi di filtrazione centralizzati. Ogni unità include il proprio ventilatore, motore e controlli, il che aumenta il costo totale dell’equipaggiamento. Tuttavia, questa spesa può essere compensata nel tempo dalla scalabilità e dalla flessibilità operativa che le FFU offrono.
Quando molte FFU operano nella stessa camera bianca, il rumore dei ventilatori può accumularsi, creando potenzialmente un ambiente di lavoro scomodo. Sebbene le FFU moderne siano progettate con caratteristiche di riduzione del rumore, come motori a bassa vibrazione e isolamento acustico, i livelli di rumore dovrebbero comunque essere valutati durante la progettazione del sistema, specialmente in ambienti dove il personale trascorre periodi prolungati.
Nelle camere bianche con altezze del soffitto ridotte, l’installazione delle FFU può essere impegnativa a causa delle dimensioni dell’involucro. Sono disponibili FFU a profilo basso per affrontare questo problema, ma possono avere limitazioni nella capacità di flusso d’aria o richiedere soluzioni di montaggio personalizzate per garantire prestazioni adeguate senza compromettere lo spazio sopra la testa.

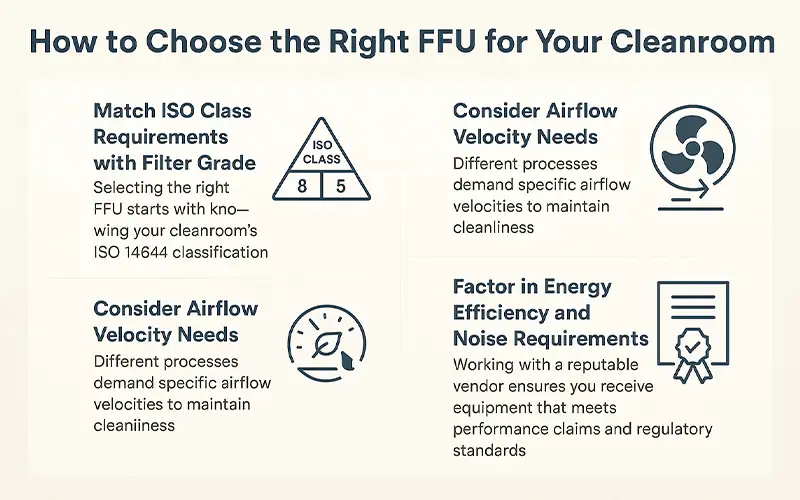

Selezionare la FFU giusta inizia con la conoscenza della classificazione ISO 14644 della tua camera bianca. Classi ISO più basse (es. ISO Classe 5) richiedono prestazioni di filtrazione superiori, spesso ottenute con filtri ULPA, mentre classi ISO più alte (es. ISO Classe 8) possono essere servite da filtri HEPA di alta qualità. Assicurarsi che il grado del filtro soddisfi gli standard EN 1822 o equivalenti è essenziale per la conformità e il controllo costante delle particelle.
Processi diversi richiedono velocità specifiche del flusso d’aria per mantenere la pulizia. La produzione di semiconduttori può richiedere un flusso laminare ad alta velocità per proteggere i wafer, mentre le applicazioni farmaceutiche possono operare a velocità più basse per bilanciare la qualità dell’aria con il comfort. Scegliere una FFU in grado di fornire la corretta portata in piedi cubi al minuto (CFM) o metri al secondo (m/s) è critico.
Le FFU energeticamente efficienti con motori a velocità variabile riducono i costi operativi nel tempo, specialmente in condizioni di carico parziale. Un’operatività silenziosa è altrettanto importante in ambienti con alta densità di FFU, poiché un rumore eccessivo può causare disagio al personale. Rivedere le valutazioni energetiche e le specifiche acustiche prima dell’acquisto garantisce soddisfazione a lungo termine.
Collaborare con un fornitore affidabile assicura di ricevere equipaggiamenti che soddisfano le dichiarazioni di prestazione e gli standard normativi. Cerca fornitori con produzione certificata ISO, esperienza comprovata nel tuo settore e rapporti di test documentati.
Un supporto post-vendita affidabile, inclusa la disponibilità di pezzi di ricambio e assistenza tecnica, aiuta a prolungare la vita operativa delle tue FFU e riduce il rischio di tempi di inattività.
Le unità ventilatore-filtro di Cleanlink sono progettate per fornire una filtrazione dell’aria ad alta efficienza con sistemi di ventilazione integrati, garantendo prestazioni affidabili per camere bianche. Disponibili in design standard e a profilo basso, le nostre FFU possono essere configurate con filtri HEPA (≥99,97% a 0,3 micron) o ULPA (≥99,9995% a MPPS). Le unità sono disponibili in varie dimensioni, capacità di flusso d’aria e opzioni di alimentazione per adattarsi a griglie a soffitto, soffitti rigidi e layout modulari di camere bianche. Controlli a velocità variabile e motori EC energeticamente efficienti sono disponibili per ottimizzare le prestazioni e ridurre i costi operativi.
Tutte le FFU Cleanlink sono progettate per soddisfare o superare gli standard globali per camere bianche, incluse le classificazioni ISO 14644, le valutazioni di prestazione dei filtri EN 1822 e i requisiti delle Buone Pratiche di Produzione (GMP) per industrie regolamentate. Ogni unità è sottoposta a rigorosi test di fabbrica per flusso d’aria, integrità del filtro e livelli di rumore, garantendo conformità costante e controllo della qualità tracciabile per ambienti critici.
Il nostro team di ingegneria offre dimensioni personalizzate e configurazioni su misura per soddisfare requisiti unici di camere bianche, sia per la produzione di semiconduttori, laboratori farmaceutici o sale operatorie ospedaliere.
Offriamo supporto completo all’integrazione, inclusa compatibilità con sistemi di gestione degli edifici (BMS), piani di cablaggio elettrico e soluzioni di montaggio a soffitto. Dalla consulenza iniziale sul design all’assistenza per l’installazione, Cleanlink garantisce un’implementazione senza intoppi e un’affidabilità operativa a lungo termine.
