I rulli arrestavernice rappresentano l’ultima linea di difesa per l’aria di scarico della cabina, e le loro dimensioni determinano l’efficacia di questa difesa. Se un rullo è troppo stretto, l’aria bypassa le guarnizioni laterali e l’overspray fuoriesce, portando a rilavorazioni, contaminazione della cabina e reclami per odori. Se è troppo corto, si spreca tempo in cambi extra e la media si esaurisce a turno in corso. Larghezze sovradimensionate o non corrispondenti sprecano materiale, complicano il tracking e possono bloccare i meccanismi di avvolgimento.
Ottenere la larghezza e la lunghezza corrette – abbinate alla larghezza della campata, all’altezza utile e all’avanzamento per cambio – mantiene alta l’efficienza di cattura e rende prevedibili i cambi. Abbinate le dimensioni al corretto peso base e al tipo di media per il vostro carico di verniciatura, e impostate marche di avanzamento basate sul ΔP in modo che gli operatori cambino in modo coerente e non basandosi su congetture. Un dimensionamento corretto trasforma la parete di scarico in un processo stabile e a bassa manutenzione: meno eventi di levigatura/riverniciatura, ΔP della cabina più stabile, camini più puliti e meno arresti di emergenza per il cambio dei rulli.

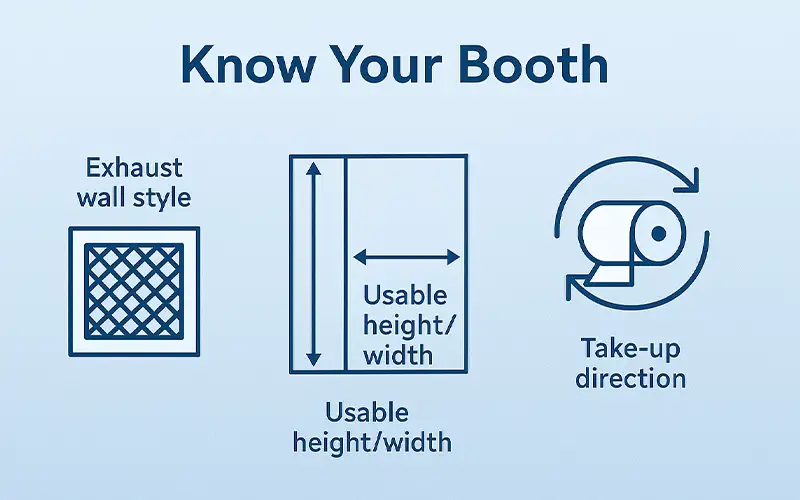

Un dimensionamento accurato dei rulli inizia dalla cabina stessa. Documentate la disposizione della parete di scarico, le aperture e il percorso della media in modo che la larghezza, la lunghezza e il peso base del vostro rullo corrispondano alle reali condizioni operative e alle esigenze di conformità.
Identificate se avete media in rotolo a parete piena, cassette multibay o moduli a cartuccia/rete. Prendete nota degli ostacoli (colonne, porte, quadri elettrici) che modificano la larghezza utile. Confermate qualsiasi codice locale o requisito di sicurezza che influisce sulla progettazione dello scarico; per le norme antincendio e di ventilazione, vedere OSHA 29 CFR 1910.107 sulla ventilazione e sicurezza della finitura a spruzzo e l’ambito di NFPA 33 per i processi di applicazione a spruzzo.
Misurate le larghezze delle fessure o l’apertura della rete e la campata tra i supporti. Griglie più fitte supportano rotoli con peso base inferiore; campate ampie possono richiedere media più rigide o pesanti per evitare l’afflosciamento o il blow-through. Registrate eventuali canali o clip di tenuta laterale perché influenzano la tolleranza di sovrapposizione.
Catturate la vera altezza della campata (dal fondo del plenum alla parte superiore del cordolo del pavimento o della griglia di raccolta) e la larghezza libera della parete tra le guarnizioni laterali. Le dimensioni utili – non solo la dimensione nominale della cabina – determinano la larghezza di taglio del rotolo e l’avanzamento per cambio. Pianificate una sovrapposizione laterale totale di 25–50 mm se le guarnizioni non sono continue.
Confermate l’orientamento di alimentazione e avvolgimento (da sinistra a destra, da destra a sinistra, dall’alto verso il basso). Prendete nota del diametro del nucleo, del tipo di albero, della coppia freno/azionamento e dello spazio libero attorno al tamburo di avvolgimento. Peso o diametro del rotolo non corrispondenti possono causare problemi di tracking o inceppamenti; scegliete lunghezza e peso base che il vostro azionamento possa gestire senza problemi.
Mappate come gli operatori accedono alla parete, con quale frequenza avvengono i cambi e dove vengono stoccati i nuclei pieni/vuoti. Se l’accesso è poco frequente, preferite rotoli più lunghi e media con maggiore capacità di ritenzione della polvere; se operate su più turni, coordinate la lunghezza del rotolo con gli avanzamenti pianificati basati sul ΔP per evitare cambi a turno in corso.
Registrate la velocità frontale media, l’umidità e l’esposizione al solvente. L’alta umidità favorisce media e telai resistenti all’umidità; una velocità frontale più elevata può giustificare media più spesse o multistrato per mantenere la cattura senza un eccessivo aumento del ΔP.
Iniziate ottenendo correttamente queste dimensioni e limiti; essi determinano la vestibilità, il flusso d’aria e la tempistica del cambio.
Misurate la larghezza libera della parete tra le guarnizioni laterali, non la larghezza nominale della cabina. Aggiungete una piccola tolleranza di sovrapposizione per prevenire il bypass del bordo; molte pareti necessitano di circa 25–50 mm di sovrapposizione totale se le guarnizioni non sono continue.
Se la vostra parete ha bay a cassetta, dimensionate ogni rotolo per il singolo bay e confermate lo spazio libero del canale laterale in modo che il rotolo non si incastri.
Adattate la lunghezza alla frequenza con cui si avanza o si cambia la media. Stimare il consumo in base alla media di avanzamento per cambio, ai cambi per turno e ai turni per settimana.
Rotoli più lunghi riducono i cambi a turno in corso ma aumentano il peso e il diametro del nucleo – verificate la coppia di avvolgimento e gli spazi liberi in modo che il rotolo si muova senza intoppi.

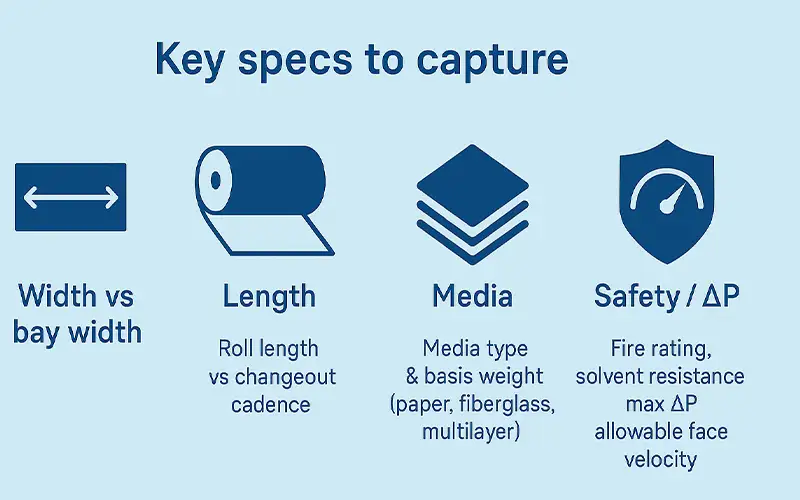

Scegliete la media in base al vostro carico di verniciatura e alla velocità frontale. I rotoli a soffietto in carta sono economici e facili da avanzare; le costruzioni in fibra di vetro e multistrato offrono una maggiore ritenzione della vernice e una migliore cattura in profondità.
Pesi base più elevati resistono al blow-through e allo stiramento su campate di rete più ampie, ma aggiungono perdita di carico e massa del rotolo – bilanciate cattura, ΔP e manipolazione.
Confermate le prestazioni antincendio e la compatibilità con i solventi della media per il vostro processo e il codice locale. I requisiti per l’applicazione a spruzzo e la ventilazione di finitura sono coperti da OSHA 29 CFR 1910.107; potete rivedere il testo della norma qui: Standard OSHA per finitura a spruzzo. Molti stabilimenti fanno riferimento anche ad ambito e linee guida NFPA 33 per i processi di applicazione a spruzzo.
Registrate la massima perdita di carico raccomandata e la velocità frontale ammissibile della media dalla scheda tecnica. Operare al di sopra di uno di questi valori accelera la penetrazione, le perdite ai bordi e il caricamento prematuro. Impostate il vostro ΔP finale di cambio al di sotto del massimo della media e all’interno della vostra curva del ventilatore in modo che la portata d’aria rimanga nel target senza sovraccaricare lo scarico.

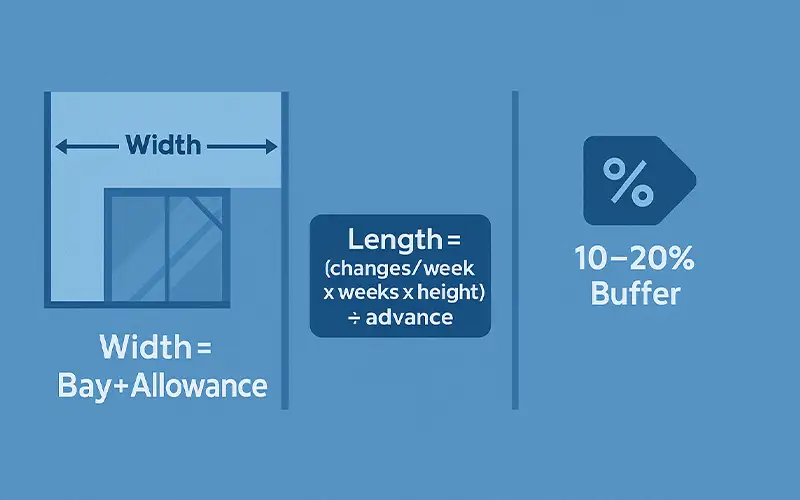

Misurare la larghezza libera del bay tra le guarnizioni o i canali laterali, non la larghezza nominale della cabina. Aggiungere una piccola sovrapposizione in modo che i bordi rimangano coperti man mano che il rotolo avanza e la tensione varia.
Esempio: larghezza bay 1.980 mm + 40 mm di tolleranza → larghezza rotolo 2.020 mm.
Suggerimenti
• Se le guarnizioni sono continue e rigide, utilizzare l’estremità inferiore (≈25 mm).
• Se le guarnizioni sono usurate o esistono spazi, utilizzare l’estremità superiore (≈50 mm).
• Verificare lo spazio libero del canale in modo che il rotolo non si increspi o si incastri.
Dimensionare in base al consumo effettivo per evitare cambi a turno in corso e esaurimenti scorte.
Esempio: si cambia 4 volte/settimana, si riordina ogni 6 settimane, altezza bay 2,4 m e si avanza di 0,3 m per cambio:
Lunghezza rotolo = (4 × 6 × 2,4) ÷ 0,3 = 192 m.
• “Avanzamento per cambio” è la quantità di media che si tira giù ogni volta (marcarlo sulla parete).
• In caso di turni multipli o carichi di verniciatura pesanti, aggiungere un margine di sicurezza al risultato.
• Controllare la coppia di avvolgimento e lo spazio libero del tamburo per diametri maggiori.
Mantenere una scorta di sicurezza per gestire lavori urgenti, carichi stagionali o ritardi di consegna.
Esempio: utilizzo mensile 300 m; scorta di sicurezza 15% → tenere a portata di mano 45 m extra.
• Operazioni snelle con tempi di consegna affidabili possono mantenere ≈10%.\• Domanda variabile o tempi di consegna più lunghi dovrebbero mantenere ≈20%.
• Rivedere trimestralmente e adeguare la scorta di sicurezza al variare della cadenza o del volume di verniciatura.

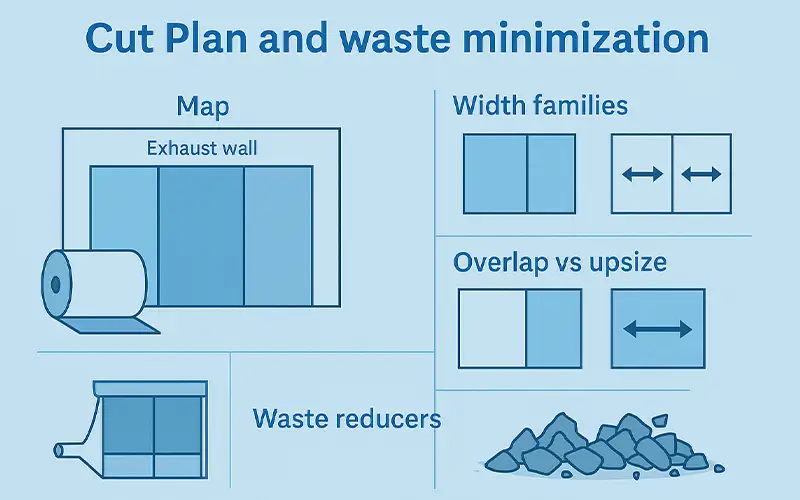

Un piano di taglio intelligente abbina le larghezze dei rotoli alla geometria della parete in modo da coprire ogni bay con tagli minimi, sovrapposizione minima e tensione costante. L’obiettivo è la piena cattura con il minor materiale e il minor tempo operatorio.
Misurare la larghezza libera di ogni bay e la campata totale, inclusi eventuali montanti centrali, porte di accesso o guarnizioni irregolari. Notare le tolleranze; pochi millimetri di variazione per bay si sommano su una parete lunga.
Lavorare con larghezze standard del rotolo (ad esempio 1.000, 1.200, 1.500, 2.000 mm) per minimizzare i tagli personalizzati. Combinare le larghezze per raggiungere la dimensione totale della parete mantenendo la tolleranza di tenuta laterale di ogni bay nel range.
Se i bay differiscono, raggrupparli per larghezze ripetute e creare un elenco di taglio ripetibile. Stampare un diagramma semplice con le lunghezze di taglio e l’ordine di installazione in modo che i tecnici possano stoccare e caricare senza misurare sul posto.
Mirare alla stessa tolleranza di tenuta laterale per ogni bay (≈25–50 mm totale). Una sovrapposizione inconsistente crea spazi di bypass o increspature che sprecano media e tempo.
Considerare il truciolo della taglierina e i bordi squadrati. Un bordo ondulato o schiacciato spreca 5–10 mm per taglio e rende più difficile la tenuta. Se si rifila in loco, utilizzare una riga e sostituire le lame frequentemente.
• La larghezza misurata del bay più la tolleranza minima di tenuta supera la larghezza standard più vicina.
• Le guarnizioni laterali sono usurate o irregolari e necessitano di copertura extra per prevenire il bypass.
• La deriva o il tracking causano occasionalmente l’esposizione del bordo; un piccolo aumento di dimensione può evitare rilavorazioni croniche.
• La prossima larghezza standard superiore aggiungerebbe sprechi eccessivi su molti bay.
• Le guarnizioni sono uniformi e continue quindi una piccola sovrapposizione controllata non si gonfierà o si incresperà.
• Serve flessibilità tra bay leggermente variabili; una sovrapposizione costante di 15–25 mm per lato può accomodare tolleranze minori.
Se l’aumento di dimensione aumenta lo spreco più della sovrapposizione pianificata moltiplicata per tutti i bay per la vita del rotolo, selezionare la sovrapposizione. Se la sovrapposizione non può mantenere in modo affidabile una tenuta sotto tensione e flusso d’aria (rischio di sollevamento del bordo o perdite), aumentare la dimensione.
• Standardizzare gli elenchi di taglio per modello di cabina e affiggerli alla postazione.
• Pre-marcare le linee di avanzamento sulla media in modo che gli operatori tirino lunghezze consistenti.
• Utilizzare distanziatori della larghezza del bay o guide adesive sul telaio per allineare rapidamente i bordi.
• Tracciare gli scarti; se si generano lunghezze ripetibili e utilizzabili, stoccarle per bay stretti o pannelli di riparazione invece di buttarle.
• Rivedere trimestralmente: confrontare la media utilizzata per lavoro con le rilavorazioni e le tendenze del ΔP per affinare il piano.

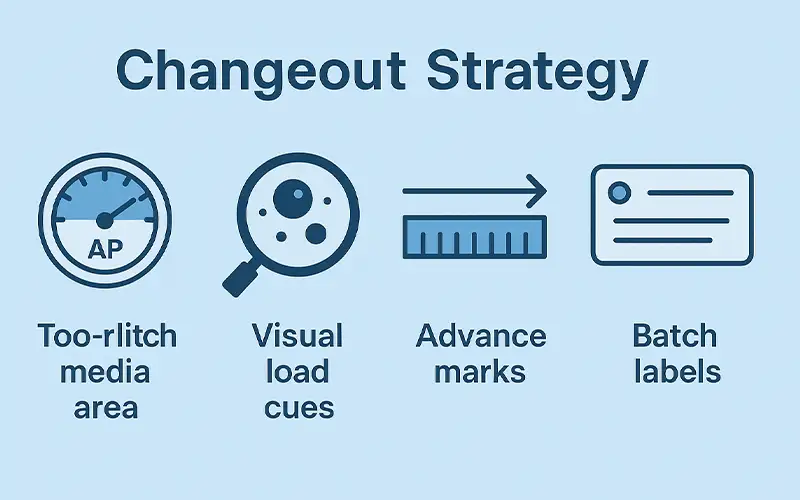

Un piano di cambio coerente e basato sui dati mantiene stabile il flusso d’aria, protegge i filtri a valle ed evita lo spreco di media. Utilizzare prima i dati di pressione, quindi confermare con controlli visivi rapidi e chiare marcature sulla media.
Impostare una linea di base pulita
Registrare la perdita di carico del filtro pulito alla velocità frontale effettiva immediatamente dopo l’installazione.
Scegliere un ΔP finale
Selezionare una perdita di carico finale in cui la portata d’aria e l’energia rimangono accettabili e prima che aumenti il rischio di bypass. Mantenere il setpoint al di sotto del ΔP massimo raccomandato per la media e all’interno della curva della ventola.
Tracciare e allertare
Registrare il ΔP settimanalmente (o tracciare tramite BMS). Investigare picchi improvvisi (blocco) o aumenti insolitamente lenti (possibili perdite o bypass). Regolare i setpoint stagionalmente se il carico di polvere cambia.
Definire i criteri di superamento/fallimento
Utilizzare una semplice rubrica superamento/monitoraggio/sostituzione legata alla copertura superficiale o al cambio di colore ove applicabile.
Mirare alle zone ad alto rischio
Ispezionare bordi, giunzioni e punti ad alta velocità per individuare precocemente penetrazioni, increspature o afflosciamenti. Controllare le macchie di umidità o gli schizzi di solvente che indeboliscono le fibre.
Controllo della tenuta
Cercare scie di polvere a valle e attorno ai telai per individuare il bypass anche quando il ΔP sembra normale.
Standardizzare l’avanzamento per cambio
Marcare la media con intervalli di avanzamento ripetibili (ad esempio, ogni 300 mm) per sincronizzare il consumo con il piano del ΔP.
Allineare con i turni
Impostare gli avanzamenti in corrispondenza del passaggio di turno o di pause naturali in modo che gli operatori evitino cambi durante il lavoro.
Documentare sulla parete
Stampare una piccola legenda che mostri la lunghezza di avanzamento, il ΔP finale target e le settimane di vita previste.
Etichettare ogni installazione
Applicare un’etichetta sulla media con data di installazione, ΔP pulito, ΔP finale target e iniziali del tecnico.
Tracciabilità
Includere il lotto del rotolo o il numero di batch in modo che qualsiasi problema di qualità possa essere rintracciato e messo in quarantena rapidamente.
Chiudere il ciclo
Alla rimozione, registrare il ΔP finale, il motivo del cambio (soglia raggiunta, danneggiato, bagnato) e eventuali riparazioni della guarnizione effettuate. Utilizzare questi dati per affinare i setpoint, le lunghezze di avanzamento e i livelli di scorta.

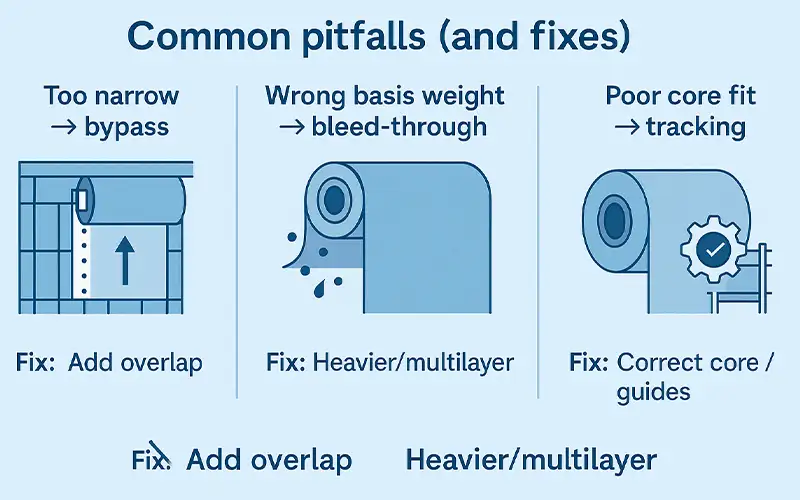

La media in rotolo funziona meglio quando dimensioni, peso base e meccanica corrispondono alla cabina. Questi sono i problemi più frequenti – e come prevenirli.
Problema
Quando la larghezza del rotolo è inferiore alla larghezza libera del bay più la tolleranza della guarnizione laterale, l’aria scorre oltre i bordi della media. L’overspray fuoriesce, le tendenze del ΔP appaiono ingannevolmente basse e i componenti a valle si sporcano.
Correzione
• Misurare la larghezza libera del bay tra le guarnizioni e aggiungere 25–50 mm totali per la sovrapposizione.
• Standardizzare un elenco di taglio per modello di cabina; verificare l’allineamento del bordo durante l’installazione.
• Se le guarnizioni sono usurate o irregolari, aumentare di una classe di larghezza o rifare le guarnizioni prima dell’installazione successiva.
Problema
La media troppo leggera per la velocità frontale o il carico di verniciatura si satura rapidamente. L’overspray traspare, il ΔP aumenta rapidamente e si avanza o si cambiano i rotoli più spesso.
Correzione
• Abbinare il peso base alla velocità e al carico di vernice; passare a media più pesante o multistrato per linee ad alto carico.
• Se la rete/campata è ampia, scegliere media più rigida per resistere all’afflosciamento e mantenere il carico in profondità.
• Confermare il ΔP massimo raccomandato e impostare il ΔP finale al di sotto di quel limite.
Problema
Un nucleo lasco, non corrispondente o fuori rotolo slitta sull’albero di azionamento. La banda cammina, si increspa o si incastra, sprecando media e tempo.
Correzione
• Specificare la ID del nucleo corretta e il materiale (carta vs plastica) per l’hardware di avvolgimento.
• Controllare le condizioni dell’albero, i freni e le guide; sostituire le boccole usurate e aggiungere guide di bordo se la deriva è ricorrente.
• Limitare il diametro e il peso del rotolo a ciò che il motore/freno può gestire; utilizzare rotoli più corti se la coppia è al limite.
• Larghezza: larghezza bay + 25–50 mm di sovrapposizione, verificata all’installazione.
• Media: peso base abbinato a velocità e carico; multistrato per overspray pesante.
• Meccanica: ID nucleo corretto, guide lisce e coppia di avvolgimento entro le specifiche.
• Controlli: setpoint ΔP finale inferiore al massimo della media; registrare ΔP pulito e tracciare settimanalmente.
Passaggi di dimensionamento in una volta sola
Misurare la larghezza e l’altezza libera del bay, non la dimensione nominale della cabina.
Aggiungere la tolleranza della guarnizione laterale alla larghezza (circa 25–50 mm totale).
Calcolare la lunghezza del rotolo dalla cadenza reale: cambi per settimana, settimane tra gli ordini, altezza bay e avanzamento per cambio.
Abbinare il tipo di media e il peso base alla velocità frontale e al carico di verniciatura.
Verificare la vestibilità meccanica: ID nucleo, direzione di avvolgimento, coppia e spazio libero.
Impostare ΔP pulito e finale e marcare intervalli di avanzamento standard sulla parete.
• Mantenere una scorta di sicurezza pari al 10–20% dell’utilizzo mensile.
• Standardizzare gli SKU per larghezza, lunghezza, peso base e nucleo.
• Etichettare ogni installazione con data, ΔP pulito, ΔP finale target e numero di lotto.
• Tracciare il ΔP settimanalmente; preparare le sostituzioni quando le letture raggiungono l’80–90% del setpoint finale.
Rotoli di dimensioni corrette sigillano i bordi, resistono alla penetrazione e si muovono in modo pulito, quindi il ΔP di scarico aumenta in modo prevedibile invece di picchiare. Questa stabilità riduce gli eventi di levigatura/riverniciatura, riduce lo sporcamento della bobina, estende la vita del filtro a valle ed evita arresti a turno in corso. In breve, dimensioni accurate, media abbinata e inventario disciplinato trasformano la parete di scarico in una parte del processo di finitura a bassa manutenzione e alta operatività.
Mantenete l’aria di scarico della cabina stabile, pulita e prevedibile. I rotoli di media in fibra di vetro arrestavernice Clean-Link catturano l’overspray umido alla parete di scarico in modo che la qualità della finitura rimanga consistente e la pressione della cabina non vari tra i lavori.
