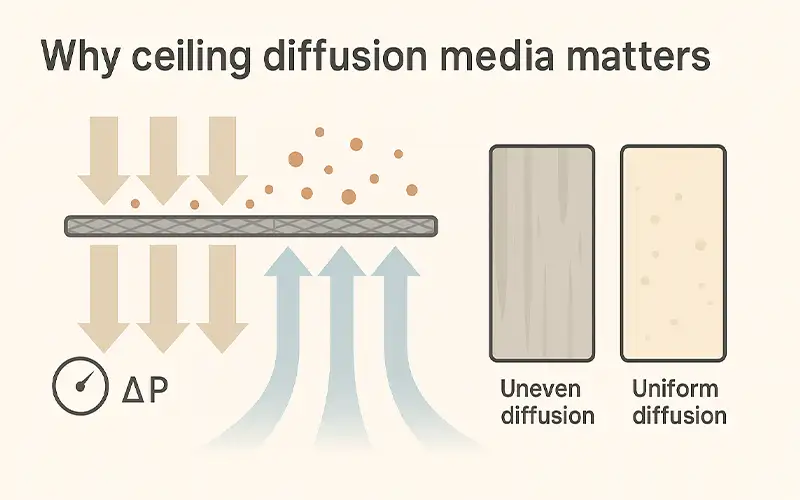

Il media di diffusione per soffitto è l’ultimo stadio di aspirazione che trasforma i pochi getti ad alta velocità del plenum in un foglio d’aria uniforme e a bassa turbolenza, intrappolando al contempo i detriti fini prima che possano depositarsi sul film umido. Quando è pulito, correttamente posizionato e adeguatamente sigillato, si ottiene una prevedibile uniformità del flusso d’aria, meno “dirt nibs” (impurità) e una caduta di pressione stabile al setpoint target della ventola. Quando è scaduto – o installato con perdite o avvallamenti – ciò si manifesta rapidamente nella qualità della finitura e nel consumo energetico. Questo articolo fornisce un flusso di valutazione rapida, i nove sintomi più comuni da monitorare e semplici strumenti e soglie per mantenere la cabina di verniciatura efficiente, pulita e silenziosa.
Il media di diffusione per soffitto trasforma i pochi getti ad alta velocità del plenum in un foglio d’aria uniforme e a bassa turbolenza, intrappolando anche i detriti fini che i prefiltri non riescono a catturare.
Ciò migliora la qualità della finitura, mantiene i vapori in movimento verso lo scarico e aiuta la ventola a raggiungere la portata target con una minore caduta di pressione.
La ventilazione minima e gli indicatori per la finitura a spruzzo sono richiesti da OSHA 1910.107, e i fondamenti del controllo overspray/flusso d’aria sono delineati da NIOSH hazard controls.
I pannelli di diffusione (o cassette) svolgono due funzioni: diffondono il flusso d’aria del soffitto per una velocità uniforme nell’area di lavoro e catturano le particelle che altrimenti causerebbero difetti.
Filtri mal mantenuti ostacolano il flusso, consentono sacche di ricircolo e possono persino aumentare il rischio d’incendio – problemi evidenziati nelle linee guida EPA per cabine di verniciatura e nelle risorse NESHAP (Filtri per cabine di verniciatura EPA, Panoramica EPA 6H).
Pannelli incurvati, bypass ai bordi o punti di cambio superati creano corsie “veloci” e “lente” nel flusso del soffitto. Le corsie veloci spingono la polvere sul film umido; le zone lente lasciano depositare le particelle – entrambi i casi si manifestano come “dirt nibs” che richiedono operazioni di levigatura, lucidatura o riverniciatura.
Man mano che la resistenza aumenta, le ventole lavorano più intensamente (più ampere, più rumore) eppure la cattura peggiora. Le pagine OSHA sulle operazioni a spruzzo sottolineano un’adeguata ventilazione meccanica e controlli efficaci, mentre i documenti NIOSH collegano le lacune nella manutenzione a una maggiore esposizione e a problemi di qualità (Standard per operazioni a spruzzo OSHA, Panoramica sui controlli tecnici NIOSH).

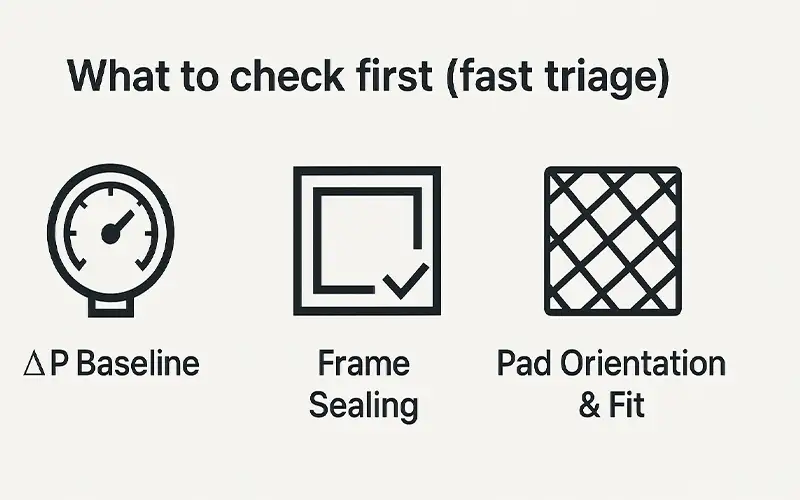

Azzerare lo strumento con le ventole spente, quindi far funzionare la cabina e confrontare la pressione statica odierna con la baseline pulita registrata e la soglia di cambio. Se non le avete, registrate una lettura pulita con nuovo media e impostate il cambio a circa +30–50% rispetto alla baseline.
Gli indicatori di ventilazione per finitura a spruzzo e le pratiche accettabili sono delineati in OSHA 1910.107 e rafforzati in Controlli dei pericoli per verniciatura a spruzzo NIOSH.
Consiglio rapido: segnare entrambe le soglie sul manometro per controlli a colpo d’occhio.
Ispezionare ogni bordo del pannello: gap, clip allentate, nastro sollevato, guarnizioni schiacciate o mancanti. Il bypass del bordo crea velocità del soffitto a strisce e scie di polvere anche quando il ΔP sembra normale.
Utilizzare una penna a fumo lungo il perimetro; risigillare e sostituire le guarnizioni dove la compressione è irregolare. Vedere i temi guida per la manutenzione in Controlli dei pericoli per verniciatura a spruzzo NIOSH.
Confermare la faccia corretta verso il plenum (seguire le frecce), nessun avvallamento o incurvamento, e giunti stretti e nastro affinché la superficie agisca come un diffusore uniforme.
Un errato orientamento o pannelli lenti aumentano la resistenza, sollecitano maggiormente le ventole e aumentano il rischio di difetti. Le aspettative di adeguatezza della ventilazione compaiono in OSHA 1910.107.
Dopo le regolazioni, ricontrollare il ΔP ed eseguire un rapido test del fumo per verificare l’aspirazione uniforme.

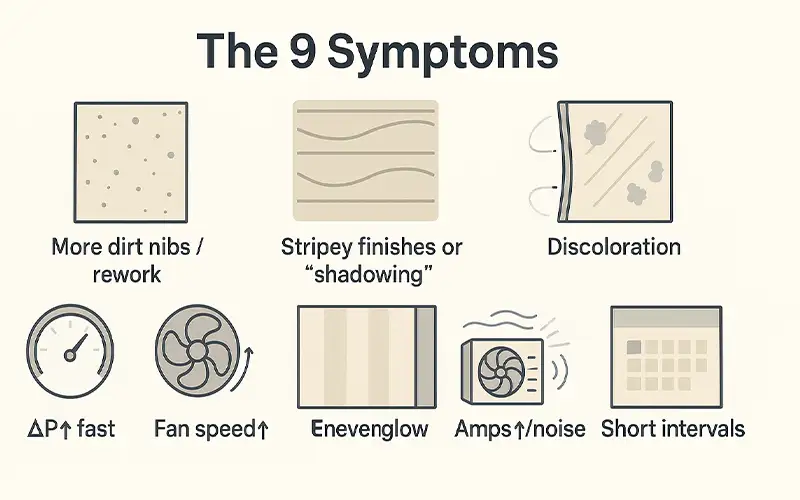

Cosa vedi → piccoli bozzi in trasparente/colore, più cicli di levigatura/lucidatura
Cause probabili → media di diffusione saturo, perdite a monte dell’aspirazione, scarsa tenuta
Prime soluzioni → verificare ΔP vs baseline; ispezionare/stringere bordi e guarnizioni; sostituire i pannelli
Cosa vedi → bande visibili o “ombre” opache sui pannelli
Cause probabili → diffusione non uniforme, pannelli incurvati/mal orientati, distribuzione irregolare nel plenum
Prime soluzioni → riposizionare i pannelli con la faccia corretta; stringere le giunzioni; controllare deflettori del plenum/ostruzioni
Cosa vedi → la caduta di pressione sale ben prima del normale intervallo di cambio
Cause probabili → prefiltri dimenticati/scaduti, carico di polvere insolito, plenum contaminato
Prime soluzioni → cambiare i prefiltri; pulire il plenum; documentare la nuova baseline ΔP dopo il cambio pannelli
Cosa vedi → azionamento a frequenza variabile (VFD) o damper della ventola che spingono più del normale
Cause probabili → alta resistenza da media intasato, condotto schiacciato/griglia ostruita
Prime soluzioni → cambiare i pannelli di diffusione; ispezionare i tratti dei condotti e l’area libera della griglia del soffitto
Cosa vedi → chiazze scure, modelli di carico irregolari
Cause probabili → bypass localizzato ai telai, giunzioni del nastro sollevate, guarnizioni mancanti
Prime soluzioni → risigillare i telai; sostituire o aggiungere guarnizione; ri-nastrare le giunzioni e ricontrollare con il fumo
Cosa vedi → scie fini su soffitto/pareti vicino ai perimetri del pannello
Cause probabili → bypass del bordo, clip allentate, scarsa compressione
Prime soluzioni → aggiungere/comprimere le clip; sostituire la guarnizione; verificare un contatto stretto e continuo
Cosa vedi → alcune zone del soffitto brillano più intensamente o sembrano “aperte”
Cause probabili → pannelli mancanti/incurvati, spessori misti, gap alle giunzioni
Prime soluzioni → riadattare i pannelli; aggiungere controventi se necessario; uniformare grado e spessore del pannello
Cosa vedi → ampere e rumore della ventola aumentati; sibilo o turbolenza aumentano
Cause probabili → media intasato o posizionato in modo irregolare che crea turbolenza
Prime soluzioni → sostituire i pannelli; verificare posizionamento e orientamento uniformi; confermare la velocità target
Cosa vedi → i pannelli raggiungono il ΔP di “cambio” molto prima del solito
Cause probabili → grado del media errato, cambiamento stagionale/ambientale, controlli a monte modificati
Prime soluzioni → rivedere le specifiche del media (efficienza vs ΔP); aggiungere/aggiornare lo stadio prefiltrante; reimpostare il programma di manutenzione
Impostare una baseline pulita con pannelli nuovi di zecca e ventole alla normale velocità operativa. Sostituire il media di diffusione alla massima caduta di pressione del produttore o quando il ΔP aumenta di circa il 30–50% rispetto alla baseline pulita, a seconda di quale si verifichi prima. Azzerare lo strumento con le ventole spente prima di ogni lettura. Dopo la sostituzione, registrare il nuovo ΔP pulito e la data.
• Ventole al setpoint standard, damper come utilizzati in produzione
• Porte chiuse; leggere ΔP a regime stazionario (60–120 secondi)
• Registrare: data, lotto/grado del media, ΔP pulito, temperatura ambiente, modalità cabina
Utilizzare controlli rapidi e a basso costo tra i cambi programmati.
• Tenere a 150–300 mm sotto la griglia del soffitto e muoversi attraverso le giunzioni dei pannelli
• Cercare getti d’aria o vortici di ritorno che indicano bypass o ostruzioni
• Se compaiono striature, riposizionare i pannelli, ri-nastrare le giunzioni e ricontrollare il ΔP
• Creare una semplice griglia di misurazione 3×3 o 5×5 sull’area del veicolo
• Mirare a un’uniformità della velocità del soffitto entro ±15–20% della media
• I valori anomali suggeriscono media incurvato, gradi di pannelli misti o distribuzione irregolare del plenum
• Mettersi in due diagonali e confrontare l’uniformità del “bagliore” del pannello
• Zone calde/luminose o avvallamenti visibili indicano pannelli mancanti, lenti o incurvati
• Aggiungere controventi, correggere l’orientamento del pannello e ri-nastrare le giunzioni

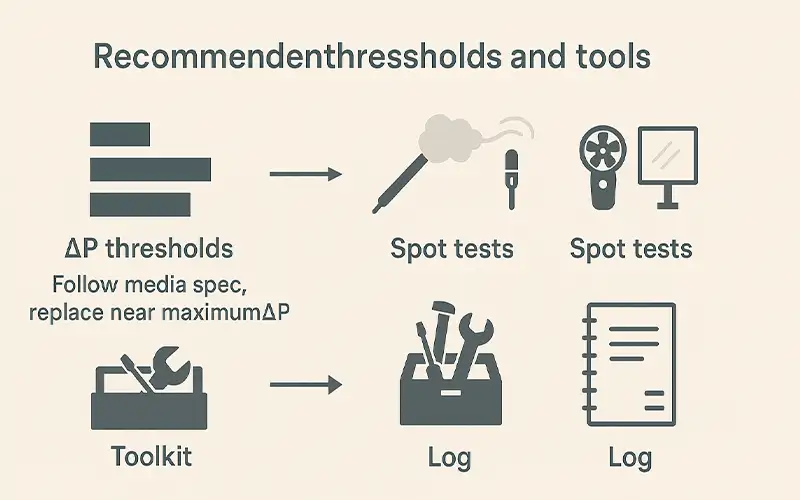

• Manometro differenziale o manometro inclinato con chiare marche “pulito/cambio”
• Penna a fumo o generatore di fumo teatrale sicuro per il flusso qualitativo
• Anemometro a filo caldo o a palette per controlli spot della velocità
• Torcia frontale e riga dritta per l’ispezione della planarità del pannello
• Nastro, guarnizioni, clip di compressione e salviette alcoliche per riparazioni rapide della tenuta
Registrare ΔP, media/variazione della velocità e qualsiasi riparazione eseguita. Un semplice foglio o foglio di calcolo consente di individuare derive (ad es., aumento ΔP più rapido dopo cambiamenti stagionali della polvere) e regolare i programmi dei prefiltri prima che la qualità della finitura ne risenta.

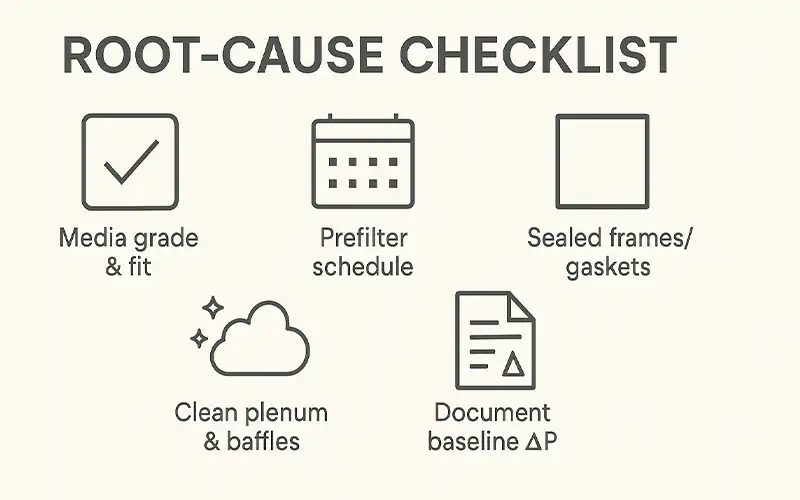

Utilizzare la classe MERV o ePM specificata per il tipo di cabina e l’obiettivo di finitura. Uniformare lo spessore e la densità del pannello su tutti i pannelli, tagliare alla dimensione esatta del telaio e tendere i pannelli in modo che la superficie rimanga piatta senza incurvamenti o increspature.
Impostare gli intervalli di cambio per i prefiltri in base al carico effettivo di polvere e overspray, non solo al tempo calendariale. Se il ΔP nella fase di diffusione aumenta più velocemente del normale, accorciare il ciclo del prefiltrante o passare a un grado superiore. Registrare gli scambi dei prefiltri per correlarli alle tendenze del ΔP.
Ispezionare gli angoli del telaio, le clip e la compressione. Sostituire le guarnizioni schiacciate o mancanti e ri-nastrare eventuali giunzioni sollevate. Evitare di mescolare lotti di pannelli o gradi nello stesso soffitto, il che crea resistenza non uniforme e flusso d’aria a strisce.
Aspirare o pulire il plenum quando i pannelli sono rimossi. Verificare che i deflettori o le piastre perforate siano intatti e distribuiscano uniformemente il flusso. Rimuovere qualsiasi pellicola di plastica, nastro vecchio o detriti che possano creare getti o zone morte.
Registrare il ΔP baseline pulito dopo ogni cambio, la soglia di cambio del produttore, la data, il lotto del media, la modalità cabina e le condizioni ambientali. Tenere traccia delle ore di funzionamento della cabina e dei lavori tra i cambi per individuare cambiamenti stagionali, modifiche ai processi o problemi di approvvigionamento prima che la qualità cali.

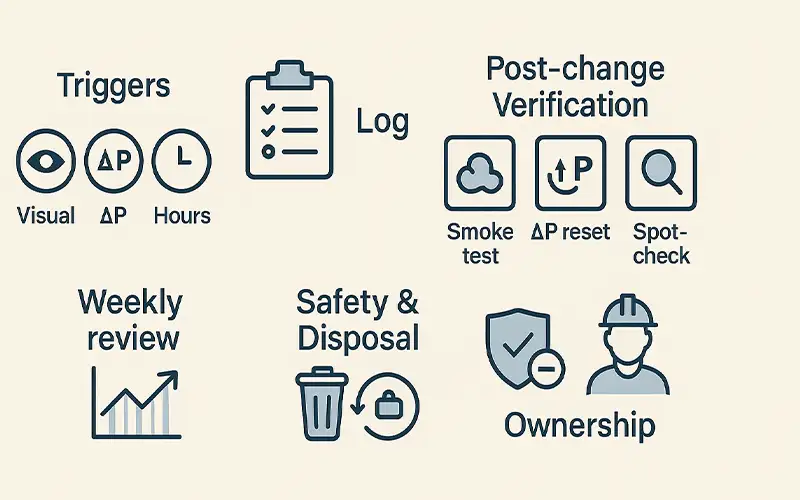

Utilizzare insieme tre semplici trigger per l’affidabilità:
• Visivo: i pannelli mostrano scolorimento, incurvamento, giunzioni sollevate o carico irregolare
• ΔP: raggiunge il massimo del produttore o sale ~30–50% rispetto alla baseline pulita
• Ore: ore di funzionamento massime dall’ultimo cambio (basato sulla media storica)
Se due trigger qualsiasi si attivano contemporaneamente, cambiare immediatamente. Se ne viene attivato solo uno, programmare un’ispezione a breve termine e un ricontrollo entro il turno.
• Data/ora, iniziali del tecnico
• ID cabina, modalità (primer/base/clear)
• Grado/lotto media installato
• ΔP in ingresso (prima) al setpoint; ΔP in uscita (dopo) allo stesso setpoint
• Ore dall’ultimo cambio; lavori dall’ultimo cambio
• Difetti per lavoro e conteggio nibs (ultimi 10 lavori)
• Note: riparazioni guarnizioni, telai rinastrati, pulizia plenum, anomalie
Consiglio: affiggere il ΔP baseline pulito corrente presso la cabina. Aggiungere un semplice grafico che mostri la linea di soglia di cambio.
Verificare immediatamente che la nuova installazione funzioni come previsto:
• Test del fumo: eseguire una rapida passata sul soffitto per verificare getti d’aria o vortici di ritorno lungo giunzioni e bordi
• Reset ΔP: registrare il nuovo ΔP baseline pulito con le porte chiuse al setpoint normale
• Controllo spot uniformità: effettuare alcune letture dell’anemometro nell’area di lavoro (opzionale ma consigliato)
• Controllo tenuta finale: confermare che le guarnizioni si comprimano uniformemente; ri-nastrare eventuali giunzioni sollevate; riposizionare eventuali pannelli che si incurvano o vibrano
• Esaminare i registri per aumenti del ΔP più rapidi del normale o intervalli che si accorciano
• Correlare il conteggio nibs/difetti con l’età del media di diffusione
• Adeguare la cadenza dei prefiltri o il grado del media se i cambi sono troppo frequenti

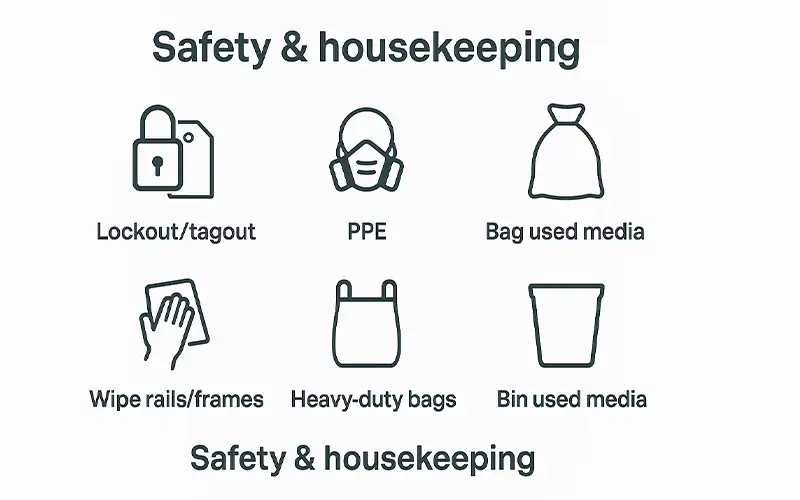

• Bloccare/etichettare le ventole secondo la procedura
• Utilizzare guanti e mascherine quando si maneggiano pannelli saturi
• Inserire i media usati in sacchi, etichettarli secondo le norme locali e stoccarli nell’area rifiuti designata
• Assegnare un tecnico primario e secondario per cabina
• Formare entrambi sull’azzeramento dello strumento, il test del fumo e le rapide riparazioni di giunzioni/guarnizioni
• Rivedere i KPI mensilmente: aumento ΔP medio per giorno, giorni medi tra i cambi, nibs medi per lavoro prima vs dopo il cambio
Spegnere e bloccare ventole, bruciatori e aria di compensazione prima di aprire la griglia del soffitto. Consentire alla cabina di raffreddarsi fino alla temperatura ambiente per evitare stress termico e contatto con superfici calde. Verificare l’assenza di energia con un tentativo di avvio e apporre un’etichetta di servizio al quadro di controllo.
Indossare guanti antitaglio, maniche, protezione per gli occhi e un respiratore adatto quando si maneggiano pannelli saturi. Evitare di scuotere il media; rimuoverlo lentamente per minimizzare il rilascio di polvere. Tenere un kit per fuoriuscite pronto per residui accidentali di solvente.
Inserire i pannelli rimossi direttamente in sacchi resistenti; espellere l’aria in eccesso, legare ed etichettare secondo le norme locali sui rifiuti. Stoccare in un contenitore chiuso o in un bidone dedicato lontano da fonti di ignizione. Seguire le procedure per rifiuti pericolosi o speciali della propria struttura se i residui di overspray lo richiedono.
Aspirare o pulire guide, telai e angoli con panni privi di lanugine e detergenti approvati. Rimuovere nastro vecchio, overspray essiccato e detriti in modo che i nuovi pannelli si posizionino in modo piano e stagno. Una superficie di appoggio pulita previene l’aumento precoce del ΔP e il bypass del bordo.
Posizionare i pannelli con l’orientamento corretto, tenderli in modo uniforme e sigillare le giunzioni in modo continuo. Sostituire le guarnizioni schiacciate e aggiungere clip di compressione dove necessario. Confermare l’assenza di spazi vuoti agli angoli o tra i pannelli.
Riattivare l’alimentazione, far funzionare la cabina al setpoint normale e verificare che il ΔP corrisponda a una baseline pulita ragionevole. Eseguire una rapida passata con il fumo lungo le giunzioni per confermare un’aspirazione uniforme e l’assenza di getti.
Pianificare pulizie settimanali delle superfici accessibili del plenum, ispezioni mensili delle guarnizioni e controlli trimestrali dei fissaggi del telaio. Registrare ogni attività con data, tecnico e risultati per correlare la pulizia con le tendenze del ΔP e la qualità della finitura.
Una cabina affidabile non significa solo sostituire i pannelli secondo un calendario: significa cogliere i primi segni di una diffusione non uniforme e agire prima che la qualità cali. Utilizzare un ΔP pulito documentato, un semplice trigger visivo/ΔP/ore e rapidi test spot (fumo, anemometro, controllo pannello luce) per confermare un’aspirazione uniforme.
Sigillare i telai, mantenere pulito il plenum, allineare il programma dei prefiltri al carico reale e registrare ogni cambio con ΔP in ingresso/uscita e le metriche recenti dei difetti. Con queste routine in atto, si riducono nibs e rilavorazioni, si stabilizzano i tempi di ciclo e si mantiene la potenza della ventola dove dovrebbe essere – fornendo una qualità di finitura prevedibile turno dopo turno.
